一、一个示例

1. 硬件原理

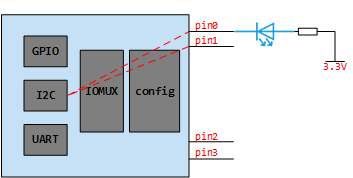

假设使用这个虚拟的GPIO Controller的 pin0 来控制LED：

image-20250401185338608

要使用pin0来控制LED，首先要通过Pinctrl子系统把它设置为GPIO功能，然后才能设置它为输出引脚、设置它的输出值。

2. 设备树

2.1 pincontroller节点

1
2
3
4
5
6
7
8
virtual_pincontroller {
	compatible = "100ask,virtual_pinctrl";
	myled_pin: myled_pin {
			functions = "gpio";
			groups = "pin0";
			configs = <0x11223344>;
	};
};

2.2 GPIO controller节点

1
2
3
4
5
6
gpio_virt: virtual_gpiocontroller {
	compatible = "100ask,virtual_gpio";
    gpio-controller;
    #gpio-cells = <2>;
    ngpios = <4>;
};

2.3 led设备节点

1
2
3
4
5
6
myled {
	compatible = "100ask,leddrv";
	led-gpios = <&gpio_virt 0 GPIO_ACTIVE_LOW>;
	pinctrl-names = "default";
	pinctrl-0 = <&myled_pin>;
};
