LV06-01-网络工具-02-wireshark
本文主要是网络基础——wireshark工具介绍和使用的相关笔记，若笔记中有错误或者不合适的地方，欢迎批评指正😃。
点击查看使用工具及版本
| Windows | windows11 |
| Ubuntu | Ubuntu16.04的64位版本 |
| VMware® Workstation 16 Pro | 16.2.3 build-19376536 |
| SecureCRT | Version 8.7.2 (x64 build 2214) - 正式版-2020年5月14日 |
| 开发板 | 正点原子 i.MX6ULL Linux阿尔法开发板 |
| uboot | NXP官方提供的uboot，NXP提供的版本为uboot-imx-rel_imx_4.1.15_2.1.0_ga(使用的uboot版本为U-Boot 2016.03) |
| linux内核 | linux-4.15(NXP官方提供) |
| STM32开发板 | 正点原子战舰V3(STM32F103ZET6) |
点击查看本文参考资料
| 参考方向 | 参考原文 |
| --- | --- |
一、wireshark简介
WireShark是非常流行的网络封包分析工具，可以截取各种网络数据包，并显示数据包详细信息。常用于开发测试过程中各种问题定位。Wireshark 于 1998 年首次发布，最初被称为 Ethereal 。2006 年，由于商标问题，开发商不得不将其名称改为 Wireshark 。另外该软件可以运行在 Windows 和 Linux 操作系统上。
二、wireshark安装
1. 在Ubuntu中安装
为了获取最新版本的wireshark，我们通过PPA来安装这个软件：
1 | sudo add-apt-repository ppa:wireshark-dev/stable |
主要是上边的三条命令，按照提示进行安装即可。通过这种方式进行安装，即使安装了旧版本的 Wireshark ，它也将更新为新版本。
安装时（安装过程可能比较慢长，可以做点其他的事），系统将会询问我们是否允许非超级用户捕获数据包。选择Yes允许的话，即便不是root用户，也可以使用软件捕获数据包，选择No将会限制非超级用户捕获数据包，选择完毕后便会完成安装。
安装完成后，打开软件，软件界面如下图所示：
操作完成后，最好重启一下，这样就可以识别到当前系统的网卡啦，我安装好的时候是没显示ens开头的信息的，重启一下Ubuntu系统就好啦。
如果说在软件包设置那个界面选了 否(No) ，这个时候当我们终端直接运行wiresirk是没有问题的，可以正常打开界面，但是当我们开始抓包的时候就会弹出以下提醒，要是想在非root用户下也可以捕获数据包，要怎么办呢？
我们在终端输入以下命令，便会重新弹出软件包设置界面。然后选择是即可。
1 | sudo dpkg-reconfigure wireshark-common |
软件设置完毕后，由于我们需要允许非超级用户捕获数据包，因此必须将该用户添加到 wireshark 组。使用 usermod命令将自己添加到 wireshark 组。
1 | sudo usermod -aG wireshark $(whoami) |
如此便可以在非root下，正常捕获数据包啦。
2. 在Windows下安装
其实多数情况，我们可能会在虚拟机中的wireshark中捕获数据包，然后放到Windows下来分析，可能会更方便一些。我们可以在这里下载wireshark软件的安装包：Wireshark · Go Deep-Download.
1 | https://www.wireshark.org/#download |
我们在这里下载Windows Installer (64-bit)，下载完成后，双击.exe可执行文件即可开始安装，这个没什么好说的，就是一路默认，一路next就完事了。安装完成后，双击运行，界面如下所指示：
三、基本使用
1. 抓包实例
首先还是需要来看一下怎么抓包，这里我们抓取一下ping命令操作过程中的数据包，这里我们直接在Windows下的wireshark软件中进行。
1.1 选择网卡
当我们进入wireshark的时候，会看到接口选择界面，我们选择显示所有接口，由于我的电脑连接的是Wifi所以我这里选择WLAN。
双击之后，便会进入抓包的界面（或者就是【右键】→【start capture】），如下图所示：
双击之后直接就开始抓包了，这个时候我还开着网页以及一些联网的应用，所以出来直接就有很多数据了，在Ubuntu中的时候好像就没有这么多的。
1.2 ping
保持开启抓包的状态，然后我们打开Windows中的命令提示符，输入以下命令：
1 | ping www.baidu.com |
然后就会测试我们能否与该网站连通，界面如下所示：
1.3 停止抓包
如下图所示，点击这个红色的方框就可以停止抓包了。
1.4 保存数据
我们通过该软件抓到的数据包是可以进行保存，并在其他计算机中使用该软件打开分析的。
然后我们这一次抓的包就会保存下来，保存的数据包文件后缀名为.pcapn。
2. 界面简介
界面如下图所示：
- （1）菜单栏：用于调试，配置，保存等功能，其实所有的功能都可以在菜单栏进行操作；
- （2）工具栏：就是一些常用功能的快捷方式，如保存捕获数据、停止捕获和开始捕获等；
- （3）过滤栏：在这里指定过滤的规则，过滤我们需要的数据包；
- （4）数据包列表：这里是我们捕获的所有数据包，每一行就是一个数据包；
- （5）数据包详情：每个数据包的详细数据；
点击查看各部分说明
有的数据包详情中可能不仅仅有上图的四条：
Frame: 物理层的数据帧概况，对应的是物理层；Ethernet II: 数据链路层以太网帧头部信息，对应的是数据链路层；Internet Protocol Version 4: 互联网层IP包的头部信息，对应的是网络层Transmission Control Protocol: 传输层的数据段头部信息，此处是TCP，对应的是传输层Hypertext Transfer Protocol: 应用层的信息，这一种就是HTTP协议，对应的是应用层
与OSI七层模型的对应关系如下图所示：
- （6）数据包字节：数据包对应的字节流，二进制的形式显示。
3. 过滤器
我们在抓取数据包的时候会抓取大量不相关的数据包，如何过滤出我们需要的呢？wireshark给我们提供了提供了两个过滤器：捕获过滤器 和 显示过滤器。两个过滤器的过滤思路不同。
- 捕获过滤器：重点在动作，需要的数据包才抓，不需要的就不抓。
- 显示过滤器：重点在数据包的显示，所有的数据包已经抓了，只是不显示不需要的。
3.1 捕获过滤器
3.1.1 设置方式
我们只想抓一些自己需要的包，那么我们就需要在启动抓包之前或者停止抓包后使用捕获过滤器，我们在抓包开始之前，打开捕获过滤器界面：【菜单栏】→【捕获】→【选项】，然后便会打开以面板：
【注意】这里会有自动的语法检测，当输入框变为绿色的时候说明语法正确，可以开始捕获，若为粉红色，则不能开始捕获，开始按钮也为灰色，无法选中。
有一些通用的捕获过滤器表达式每一次都全部写一遍不免有些麻烦，我们可以在捕获过滤器选项中保存一些通用的过滤器，然后在设置捕获过滤器的时候直接选择即可：【菜单栏】→【捕获】→【捕获过滤器】
3.1.2 表达式语法
捕获过滤器表达式的语法格式被称为BPF，（全称 Berkeley Packet Filter），中文叫伯克利封包过滤器。语法格式为：
1 | <Protocol> <Direction> <Type> <Value> <逻辑运算符> <其他表达式> |
各部分含义如下：
| 协议 Protocol | 各种网络协议，比如：tcp、udp、http |
| 方向 Direction | 源地址（src）、目标地址（dst） |
| 类型 Type | 主机（host）、网段（net）、端口（port） |
| 值 value | 主机（host）、网段（net）、端口（port）等的值 |
| 逻辑运算符 | 与（ && ）、或（ || ）、非（ ！） |
| 其他表达式 | 需要同时应用的其他过滤器表达式 |
【注意】这些个元素可以自由组合。
点击查看实例
- 抓取
TCP数据包
我们新增一个捕获过滤器，表达式的值设为：
1 | TCP |
然后我们就可以开始只捕捉TCP的数据包了。
- 抓取固定源的数据包
1 | src host 192.168.1.10 |
这个就不再放图了，跟上边一样的设置方法。
3.3 显示过滤器
3.3.1 设置方式

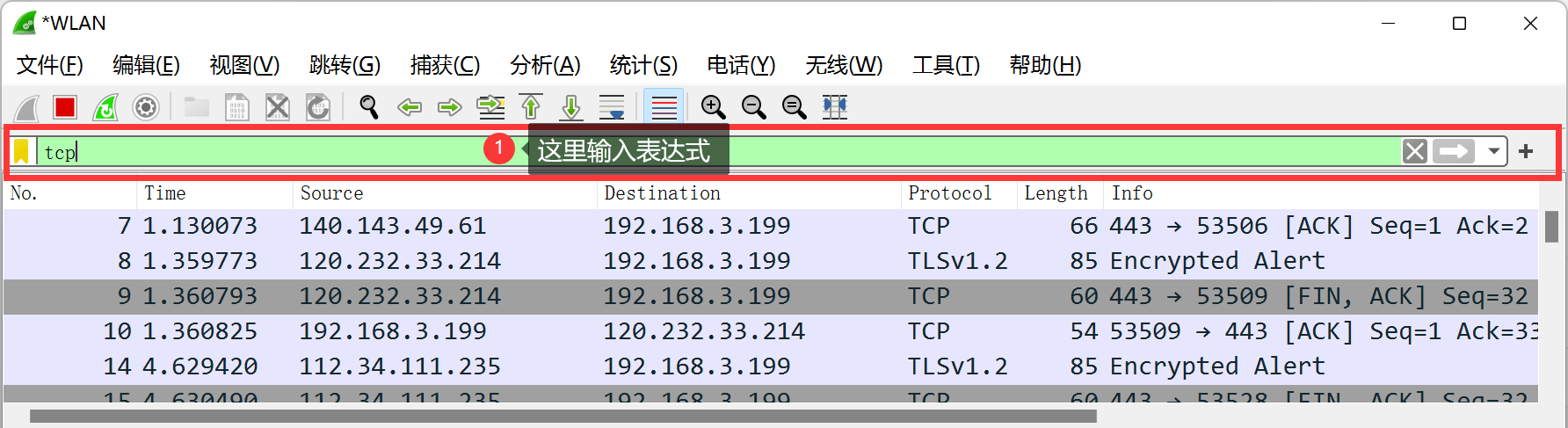

下边我们来看一下另一种显示过滤器，这种过滤器会抓取全部的包，然后通过显示过滤器显示我们需要的包。显示过滤器的使用就在工具栏下边，即便是正在捕获数据包，也依然可以使用显示过滤器：
【注意】这里也会有自动的语法检测，当输入框变为绿色的时候说明语法正确，若为粉红色，说明语法有误，需要修改。
3.3.2 表达式语法
显示过滤器的语法如下：
1 | <协议>.<字段> <比较运算符> <值> <逻辑运算符> <其他表达式> |
各部分说明如下：
| 协议 | tcp、udp、http等 |
| 字段 | 源IP端口(srcport)、目标IP端口(dstport)等 |
| 比较运算符 | >、<、==、>=、<=、!= |
| 逻辑运算符 | and、or、not、xor(有且仅有一个条件被满足) |
例如，
1 | tcp.srcport == 443 # 只抓取源IP端口为443的tcp数据 |
