LV07-04-strace命令-移植

本文主要是strace命令的移植相关笔记。若笔记中有错误或者不合适的地方,欢迎批评指正😃。

点击查看使用工具及版本
Windows版本 windows11
Ubuntu版本 Ubuntu16.04的64位版本
VMware® Workstation 16 Pro 16.2.3 build-19376536
终端软件 MobaXterm(Professional Edition v23.0 Build 5042 (license))
Linux开发板 正点原子 i.MX6ULL Linux 阿尔法开发板
uboot NXP官方提供的uboot,NXP提供的版本为uboot-imx-rel_imx_4.1.15_2.1.0_ga(使用的uboot版本为U-Boot 2016.03)
linux内核 linux-4.15(NXP官方提供)
Win32DiskImager Win32DiskImager v1.0
buildroot 2023.05.1版本
点击查看本文参考资料
分类 网址 说明
官方网站 https://www.arm.com/ ARM官方网站,在这里我们可以找到Cotex-Mx以及ARMVx的一些文档
https://www.nxp.com.cn/ NXP官方网站
https://www.nxpic.org.cn/NXP 官方社区
https://u-boot.readthedocs.io/en/latest/u-boot官网
https://www.kernel.org/linux内核官网
点击查看相关文件下载
分类 网址 说明
NXP https://github.com/nxp-imx NXP imx开发资源GitHub组织,里边会有u-boot和linux内核的仓库
https://elixir.bootlin.com/linux/latest/source 在线阅读linux kernel源码
nxp-imx/linux-imx/releases/tag/rel_imx_4.1.15_2.1.0_ga NXP linux内核仓库tags中的rel_imx_4.1.15_2.1.0_ga
nxp-imx/uboot-imx/releases/tag/rel_imx_4.1.15_2.1.0_ga NXP u-boot仓库tags中的rel_imx_4.1.15_2.1.0_ga
I.MX6ULL i.MX 6ULL Applications Processors for Industrial Products I.MX6ULL 芯片手册(datasheet,可以在线查看)
i.MX 6ULL Applications ProcessorReference Manual I.MX6ULL 参考手册(下载后才能查看,需要登录NXP官网)

在linux中有一个调试代码的神器,就是strace命令,这一节就来看一下如何编译它的源码,将它移植到我们的开发板上来吧。

一、strace简介

1. 简介

trace是一个可用于诊断、调试和教学的Linux用户空间跟踪器。我们用它来监控用户空间进程和内核的交互,比如系统调用、信号传递、进程状态变更等。可用来追踪调试程序,能够与其他命令搭配使用。

Linux系统管理员可以在不需要源代码的情况下即可跟踪系统的调用。strace可以显示有关进程的系统调用的信息,这可以帮助确定一个程序使用的哪个函数,当然在系统出现问题时可以使用 strace定位系统调用过程中失败的原因,这是定位系统问题的很好的方法。

2. 源码获取

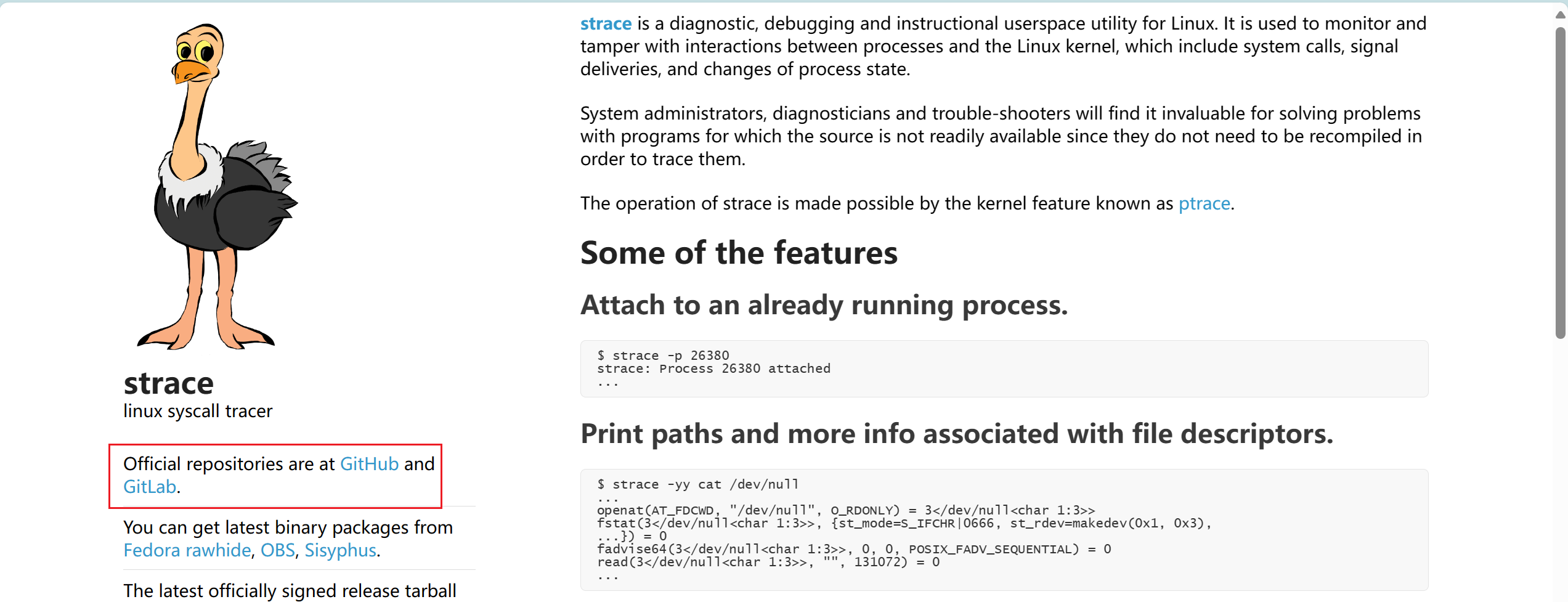

源码那肯定要到官网去找啦:strace

image-20240410074846424

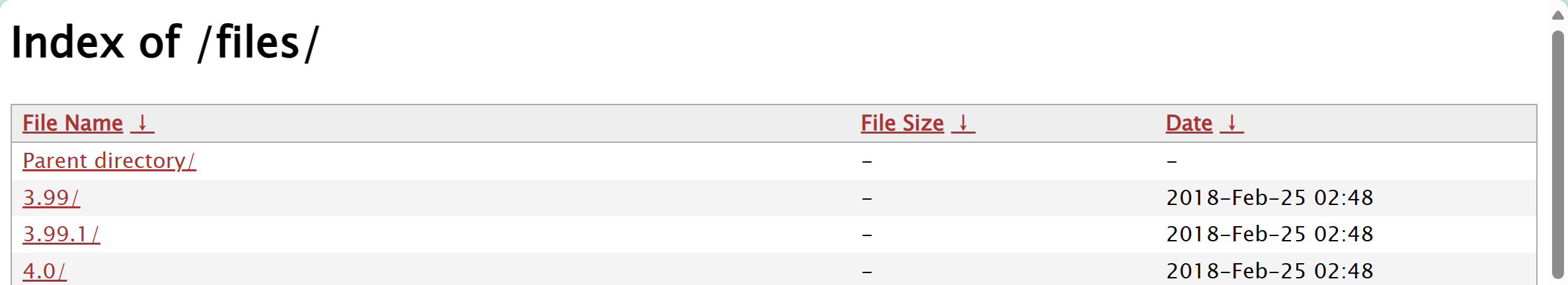

我们打开对应的github仓库,找自己想要移植的版本就可以了。另外也可以来这里下载源码Index of /files/ (strace.io),这里可能会更快一些:

image-20240410075030275

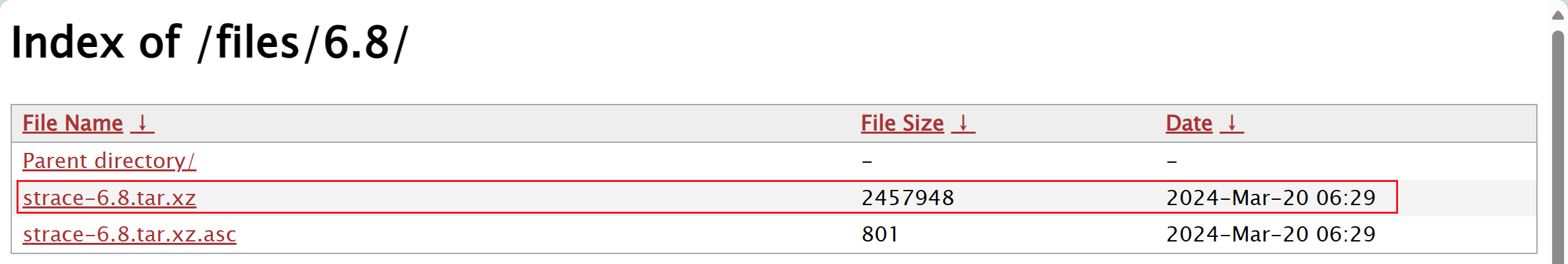

这里我直接下了当前的最新版本,也就是6.8版本:

image-20240410075131896

然后就是再ubuntu下解压啦(我这里用的是ubuntu16.04):

1
2
3
4
5
xz -d strace-6.8.tar.xz
tar -xvf strace-6.8.tar

# 其实吧,用下面这一个其实就够了
tar -xvf strace-6.8.tar.xz

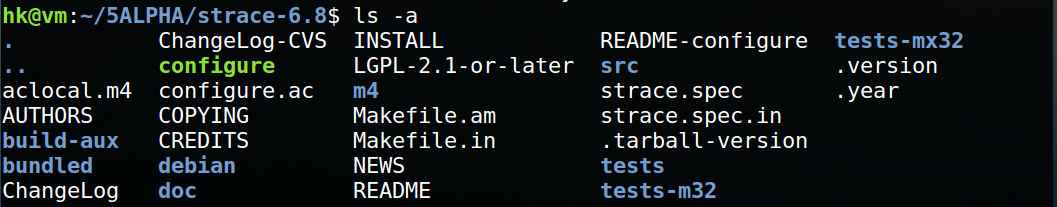

解压后我们会得到以下文件:

image-20240410075634200

二、移植strace

1. 编译strace源码

我们要移植到linux开发板上,使用的是arm架构,所以要用交叉编译工具来进行编译,我使用的交叉编译工具版本信息如下:

1
2
3
4
5
6
7
8
hk@vm:~/5ALPHA/strace-6.8$ arm-linux-gnueabihf-gcc -v
Using built-in specs.
COLLECT_GCC=arm-linux-gnueabihf-gcc
COLLECT_LTO_WRAPPER=/home/hk/2software/gcc-linaro-4.9.4/bin/../libexec/gcc/arm-linux-gnueabihf/4.9.4/lto-wrapper
Target: arm-linux-gnueabihf
Configured with: /home/tcwg-buildslave/workspace/tcwg-make-release/label/docker-trusty-amd64-tcwg-build/target/arm-linux-gnueabihf/snapshots/gcc-linaro-4.9-2017.01/configure SHELL=/bin/bash --with-mpc=/home/tcwg-buildslave/workspace/tcwg-make-release/label/docker-trusty-amd64-tcwg-build/target/arm-linux-gnueabihf/_build/builds/destdir/x86_64-unknown-linux-gnu --with-mpfr=/home/tcwg-buildslave/workspace/tcwg-make-release/label/docker-trusty-amd64-tcwg-build/target/arm-linux-gnueabihf/_build/builds/destdir/x86_64-unknown-linux-gnu --with-gmp=/home/tcwg-buildslave/workspace/tcwg-make-release/label/docker-trusty-amd64-tcwg-build/target/arm-linux-gnueabihf/_build/builds/destdir/x86_64-unknown-linux-gnu --with-gnu-as --with-gnu-ld --disable-libmudflap --enable-lto --enable-objc-gc --enable-shared --without-included-gettext --enable-nls --disable-sjlj-exceptions --enable-gnu-unique-object --enable-linker-build-id --disable-libstdcxx-pch --enable-c99 --enable-clocale=gnu --enable-libstdcxx-debug --enable-long-long --with-cloog=no --with-ppl=no --with-isl=no --disable-multilib --with-float=hard --with-mode=thumb --with-tune=cortex-a9 --with-arch=armv7-a --with-fpu=vfpv3-d16 --enable-threads=posix --enable-multiarch --enable-libstdcxx-time=yes --with-build-sysroot=/home/tcwg-buildslave/workspace/tcwg-make-release/label/docker-trusty-amd64-tcwg-build/target/arm-linux-gnueabihf/_build/sysroots/arm-linux-gnueabihf --with-sysroot=/home/tcwg-buildslave/workspace/tcwg-make-release/label/docker-trusty-amd64-tcwg-build/target/arm-linux-gnueabihf/_build/builds/destdir/x86_64-unknown-linux-gnu/arm-linux-gnueabihf/libc --enable-checking=release --disable-bootstrap --enable-languages=c,c++,fortran,lto --build=x86_64-unknown-linux-gnu --host=x86_64-unknown-linux-gnu --target=arm-linux-gnueabihf --prefix=/home/tcwg-buildslave/workspace/tcwg-make-release/label/docker-trusty-amd64-tcwg-build/target/arm-linux-gnueabihf/_build/builds/destdir/x86_64-unknown-linux-gnu
Thread model: posix
gcc version 4.9.4 (Linaro GCC 4.9-2017.01)

编译源码的命令如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
cd ~/5ALPHA/strace-6.8
mkdir output
# --host:主机使用的交叉前缀名
# --prefix:编译输出目录,绝对路径,这个不指定的话,好像有问题,它不在自己源码目录下,而是直接输出到ubuntu的根目录中了
# CC:GCC交叉编译器
# LD:GCC交叉链接工具
./configure --host=arm-linux-gnueabihf \
CC=arm-linux-gnueabihf-gcc \
LD=arm-linux-gnueabihf-ld \
--prefix=/home/hk/5ALPHA/strace-6.8/output #/usr/strace_arm

make
make install

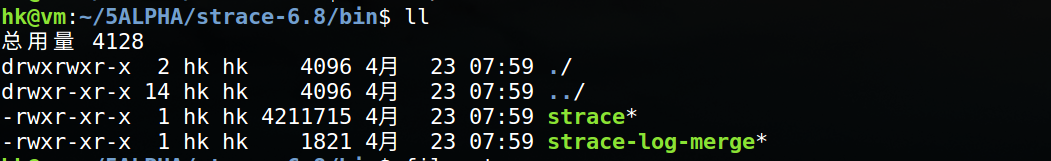

上面没啥意外的话应该是没啥意外的,就是没明白哪个--prefix参数,不指定吧,没有root权限又会报错,指定吧,又没有输出在那个目录,难道是做中间缓存目录用的?最后生成的可执行文件在starce源码目录下的bin目录中:

image-20240424073454263

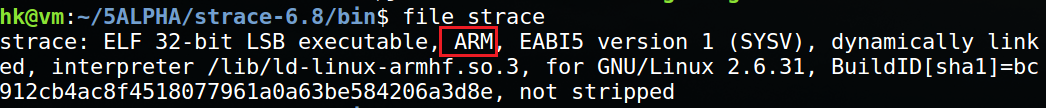

我们可以使用file命令来看一下它是不是我们要的格式:

image-20240424073540065

2. 怎么放到开发板中去?

啊,这里有点头大,我之前自己学习的时候是从nfs加载根文件系统,所以直接在ubuntu中拷贝到对应的目录中去就可以了,做这个命令移植学习的时候环境没得了,就只能全部烧录一遍啦,我们首先把这个编译出来的strace命令放到根文件系统中去。我这里直接先使用正点原子官方出厂的固件来搞,防止出现缺失库的情况,毕竟现在重点是学习命令的使用,后面出现了什么问题再在笔记中补充。

2.1 重新压缩根文件系统

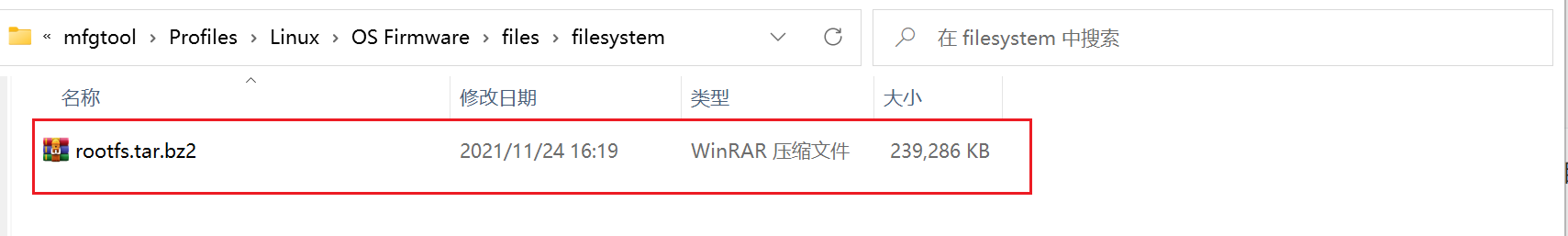

在烧写工具的固件中有根文件系统,在这里:

image-20240424074331649

这个压缩包是.tar.bz2格式,我不知道为什么解压缩会有问题,可能是使用的是winrar的原因?我后来索性就把file目录全部拷贝到ubuntu中,使用tar命令来重新搞啦。解压命令如下:

1
tar -xvf rootfs.tar.bz2

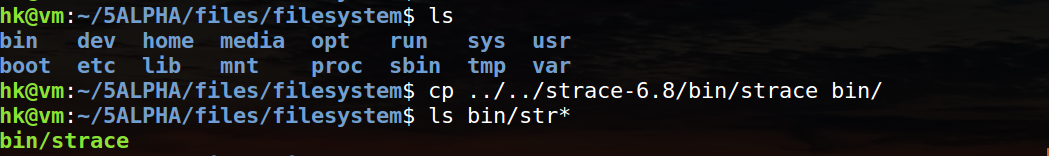

解压完后,把strace命令放在根文件系统的bin目录下:

image-20240424074806204

放好后,我们重新压缩:

1
2
cd .. #回到上一级再压缩
sudo tar -cjf rootfs.tar.bz2 filesystem/* # 不加sudo的话,可能有些步骤要报错
image-20240424075503496

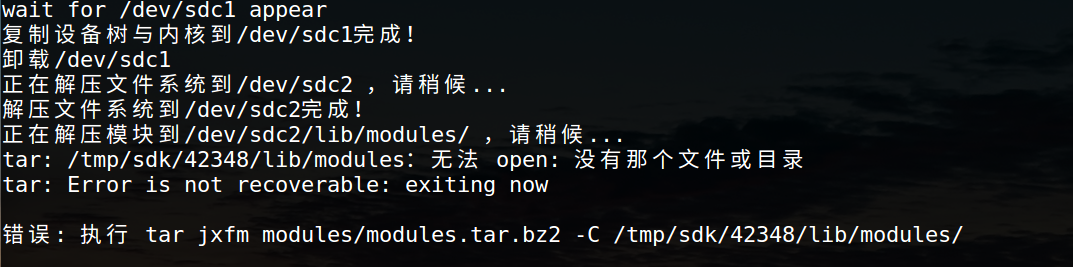

加上sudo之后就正常了。但是这里可能会有问题,就是这样压缩出来,解压后,我们会得到一个filesystem目录,目录里面才是根文件系统,这对于我们后面烧写的时候是一个很大的bug,可能会出现找不到根文件系统相关目录的bug,我后面通过ubuntu使用脚本烧写系统到SD卡的时候就是这样的:

image-20240424230416176

应该直接在filesystem目录下进行压缩:

1
sudo tar -cjf rootfs.tar.bz2 ./*

2.2 烧写到SD卡?

这一步我么就可以直接在ubuntu中进行了,可以参考《LV01-02-IMX6ULL-ALPHA开发板体验-03-开发板系统烧写》笔记中的《2. 烧写系统到TF卡》一小节,这里就不赘述了。这个过程会非常慢,耐心等一下吧。

2.3 启动开发板测试

我们按照对应章节的笔记烧写完毕后,从sd卡启动系统,然后我们看一下根文件系统中的文件:

1
ls /bin/str*
image-20240424231950807

3. 基本测试

我们使用以下命令来查看strace的帮助说明:

1
strace -v

然后就会看到如下打印信息:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
root@ATK-IMX6U:~# strace -v
strace: must have PROG [ARGS] or -p PID
Try 'strace -h' for more information.
root@ATK-IMX6U:~# strace -h
usage: strace [-CdffhiqrtttTvVwxxy] [-I n] [-e expr]...
[-a column] [-o file] [-s strsize] [-P path]...
-p pid... / [-D] [-E var=val]... [-u username] PROG [ARGS]
or: strace -c[dfw] [-I n] [-e expr]... [-O overhead] [-S sortby]
-p pid... / [-D] [-E var=val]... [-u username] PROG [ARGS]

Output format:
-a column alignment COLUMN for printing syscall results (default 40)
-i print instruction pointer at time of syscall
-o file send trace output to FILE instead of stderr
-q suppress messages about attaching, detaching, etc.
-r print relative timestamp
-s strsize limit length of print strings to STRSIZE chars (default 32)
-t print absolute timestamp
-tt print absolute timestamp with usecs
-T print time spent in each syscall
-x print non-ascii strings in hex
-xx print all strings in hex
-y print paths associated with file descriptor arguments
-yy print ip:port pairs associated with socket file descriptors

Statistics:
-c count time, calls, and errors for each syscall and report summary
-C like -c but also print regular output
-O overhead set overhead for tracing syscalls to OVERHEAD usecs
-S sortby sort syscall counts by: time, calls, name, nothing (default time)
-w summarise syscall latency (default is system time)

Filtering:
-e expr a qualifying expression: option=[!]all or option=[!]val1[,val2]...
options: trace, abbrev, verbose, raw, signal, read, write
-P path trace accesses to path

Tracing:
-b execve detach on execve syscall
-D run tracer process as a detached grandchild, not as parent
-f follow forks
-ff follow forks with output into separate files
-I interruptible
1: no signals are blocked
2: fatal signals are blocked while decoding syscall (default)
3: fatal signals are always blocked (default if '-o FILE PROG')
4: fatal signals and SIGTSTP (^Z) are always blocked
(useful to make 'strace -o FILE PROG' not stop on ^Z)

Startup:
-E var remove var from the environment for command
-E var=val put var=val in the environment for command
-p pid trace process with process id PID, may be repeated
-u username run command as username handling setuid and/or setgid

Miscellaneous:
-d enable debug output to stderr
-v verbose mode: print unabbreviated argv, stat, termios, etc. args
-h print help message
-V print version

这其实也是说明了我们移植的strace命令是可以正常使用的。
