LV01-02-IMX6ULL-ALPHA开发板体验-03-开发板系统烧写

发表于 分类于 ， ， 本文字数： 12k 阅读时长 ≈ 44 分钟

本文主要是体验正点原子I.MX6U-ALPHA开发板出厂系统——开发板出厂系统烧写的相关笔记，若笔记中有错误或者不合适的地方，欢迎批评指正😃。

点击查看使用工具及版本
PC端开发环境 Windows Windows11
Ubuntu Ubuntu20.04.6的64位版本（一开始使用的是16.04版本，后来进行了升级）
VMware® Workstation 17 Pro 17.0.0 build-20800274
终端软件 MobaXterm(Professional Edition v23.0 Build 5042 (license))
Win32DiskImager Win32DiskImager v1.0
Linux开发板环境 Linux开发板 正点原子 i.MX6ULL Linux 阿尔法开发板
uboot NXP官方提供的uboot，NXP提供的版本为uboot-imx-rel_imx_4.1.15_2.1.0_ga(使用的uboot版本为U-Boot 2016.03)
linux内核 linux-4.15(NXP官方提供)
点击查看本文参考资料
分类 网址 说明
官方网站 https://www.arm.com/ ARM官方网站，在这里我们可以找到Cotex-Mx以及ARMVx的一些文档
https://www.nxp.com.cn/ NXP官方网站
https://www.nxpic.org.cn/NXP 官方社区
https://u-boot.readthedocs.io/en/latest/u-boot官网
https://www.kernel.org/linux内核官网
点击查看相关文件下载
分类 网址 说明
NXP https://github.com/nxp-imx NXP imx开发资源GitHub组织，里边会有u-boot和linux内核的仓库
https://elixir.bootlin.com/linux/latest/source 在线阅读linux kernel源码
nxp-imx/linux-imx/releases/tag/rel_imx_4.1.15_2.1.0_ga NXP linux内核仓库tags中的rel_imx_4.1.15_2.1.0_ga
nxp-imx/uboot-imx/releases/tag/rel_imx_4.1.15_2.1.0_ga NXP u-boot仓库tags中的rel_imx_4.1.15_2.1.0_ga
I.MX6ULL i.MX 6ULL Applications Processors for Industrial Products I.MX6ULL 芯片手册（datasheet，可以在线查看）
i.MX 6ULL Applications ProcessorReference Manual I.MX6ULL 参考手册（下载后才能查看，需要登录NXP官网）

前边我们已经了解过如何改造自己的mfgtool，以及如何通过mfgtool烧写系统，接下来就是用正点原子的开发板出厂系统来做烧写测试，后边也方便了解开发板功能。

一、mfgtool 烧写系统（OTG 方式）

1. 准备工作

1.1 开发板配置

确保前边的CH340驱动和串口终端都已经安装好了，然后ALPHA开发板按如下方式连接：

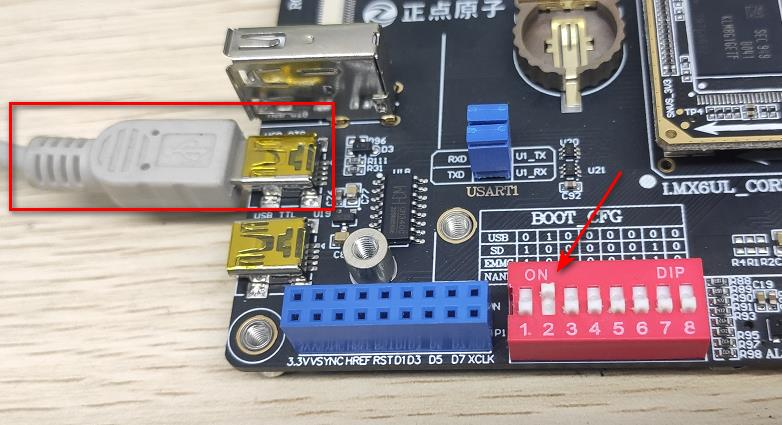

image-20230715103111652

我们需要将底板拨码开关 BOOT_CFG 拨到对应的位置如上图，设置为 USB 连接方式，“1”代码 ON， “0”代表“OFF”。将拨码数字 2 处拨到 ON，其他的为 OFF。这样后面烧写才能正常识别到USB，最终将程序烧写到哪里，是在启动mfgtool工具的时候所选用的脚本来决定。

1.2 资料准备

我们要烧写正点原子出厂系统，所以用的都是正点原子资料中的工具，我们主要使用 【开发板光盘 A-基础资料/05、开发工具/04、正点原子MFG_TOOL 出厂固件烧录工具/mfgtool 】

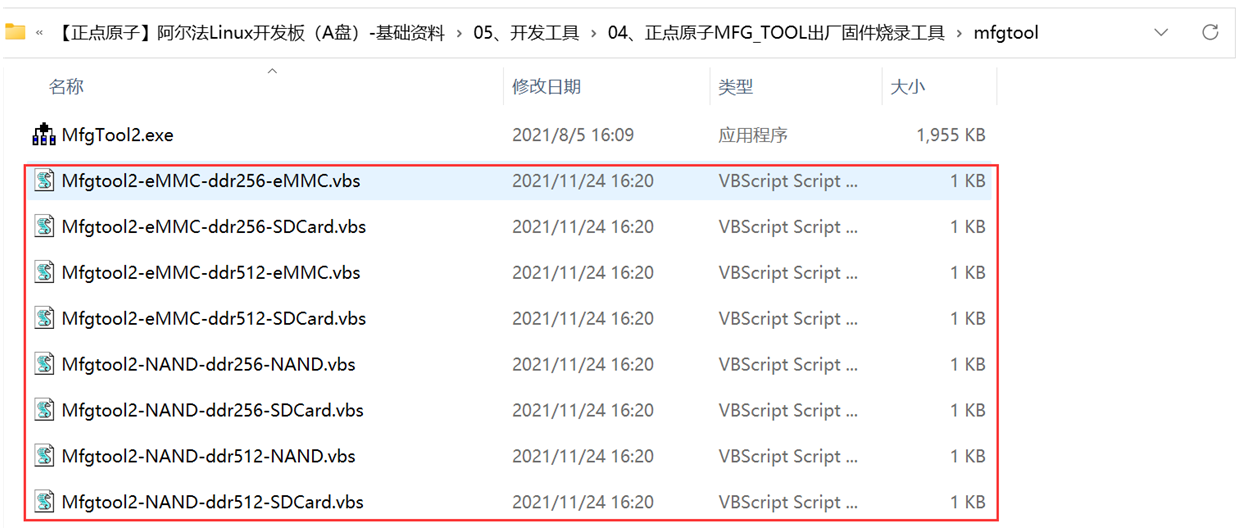

image-20230715103525312

目前正点原子在售的核心板类型只有两种，一种是 eMMC（8GB）核心板类型， DDR 大小为 512MB。 另一种是 NandFlash（512MB）， DDR 大小为 256MB。 以 Mfgtool2-eMMC-ddr512-eMMC.vbs 为例，vbs 脚本命名解释如下：

-eMMC：代表核心板上的存储介质为 eMMC

-ddr512： 指核心板上的 DDR 大小为 512MB

-eMMC： 选择此脚本是把固件烧写到 eMMC 上

2. 烧写系统到 TF卡

2.1 vbs脚本选择

首先需要准备一张 TF 卡， 按前面的 vbs 脚本命名解释， 比如要烧写系统到 TF(SD Card)卡，那么需要确认我们手上的核心板类型是 eMMC 还是NandFlash。 比如现在我手上核心板类型为 eMMC 类型核心板（512MB）。所以我就需要选择 Mfgtool2-eMMC-ddr512-SDCard.vbs 这个脚本来烧写 ，如果手上核心板类型 NandFlash 核心板，则选择 Mfgtool2-NAND-ddr256-SDCard.vbs。

image-20230715104000364

2.2 运行烧写工具

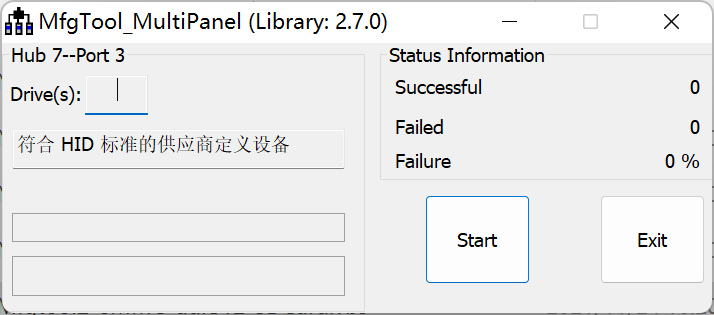

开发板上电， 我们双击 Mfgtool2-eMMC-ddr512-SDCard.vbs。如果是第一次使用开发板 OTG 连接 PC机（电脑），需要等待 PC（电脑） 机自动安装驱动。 点击右下角正在安装驱动的小图标， 注意不要让 Winodws 去从 Windows update 里去找驱动，点击跳过， 驱动自然会装上。否则用了 Windows update 里的驱动，可能在烧写过程中会卡住。 等待安装驱动完成后， mfgtool 界面会提示【符合HID标准的供应商定义设备】， 注意不要打开虚拟机，如果虚拟机正在开启， OTG 会连接到虚拟机上去。

image-20230715104233134

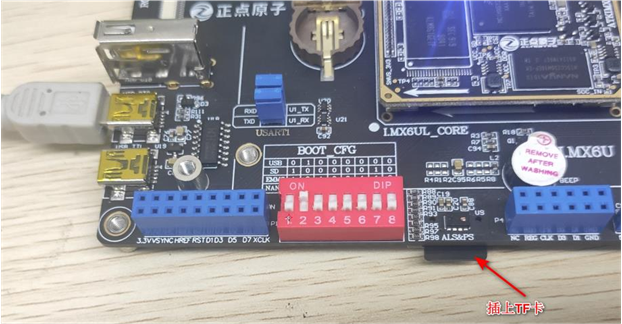

此时将 TF 卡插入卡槽（需开发板先上电后再将 TF 卡插进卡槽，否则上电时会检测 TF 卡，这样 mfgtool 会连接不到开发板设备）

image-20230715104422842

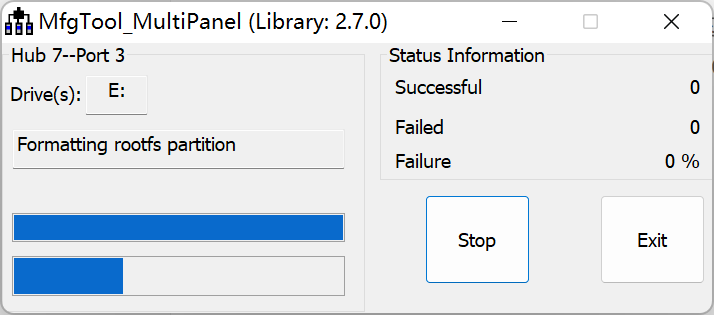

然后点击【start】即可开始烧写系统，烧写过程中如下图：

image-20230715104548266

烧写是一个很漫长的过程，主要是后边根文件系统的拷贝过程（如果说连接了串口的话，是可以看到串口有大量的打印信息，那些就是正在烧写的过程信息）。烧写完成后如下所示：

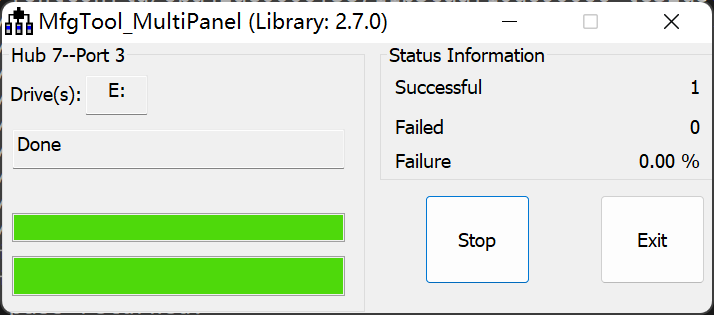

image-20230715105252434

最后点击【Stop】→【Exit】退出即可。

2.3 启动测试

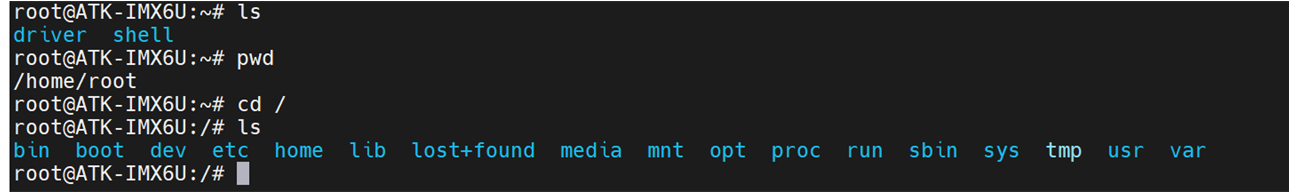

测试从 SD 卡启动系统，拨码开关拨至 SD 卡启动方式 10000010，启动系统即可。启动成功我们可以看到正点原子的出厂系统，并且可以串口可以操作linux系统：

image-20230715105458720

3. 烧写到eMMC

这个需要我们的核心板类型带 eMMC 存储介质。我使用的是eMMC核心板的ddr大小为512MB，所以双击 Mfgtool2-eMMC-ddr512-eMMC.vbs 这个 vbs 脚本文件进行烧写即可。和烧写到SD卡的步骤一模一样（这个时候就不要插入SD卡啦），当烧写完成后，将拨码开关拨至 eMMC 启动方式 10100110，启动系统即可。

4. 烧写到NAND

使用前提:核心板类型带 NAND FLASH 存储介质。 若是使用的 NAND FLASH 核心板是 ddr 大小是 256MB，可以双击 Mfgtool2-NAND-ddr256-NAND.vbs 这个 vbs 脚本文件进行烧写。和烧写到SD卡的步骤一模一样（这个时候就不要插入SD卡啦），当烧写完成后，将拨码开关拨至 NAND 启动方式 10001001，启动系统即可。

二、shell脚本烧写系统

脚本烧写系统一般可用于批量烧写与升级系统， 不像 mfgtool 上位机那样还需要 PC 机和USB T 字口数据线，且每次只能打开一个 mfgtool 上位机，我们可以自行修改好烧写系统脚本，进行自动化烧写测试，那么可以无需专业人员参与，即可批量烧写系统。我们可以先对之前的SD卡进行格式化，然后我们通过脚本再将系统内核刷入SD卡。

格式化的时候建议使用SDFormatter去格式化吧，反正我用电脑格式化的话，好像只是格式化了一掉部分，并没有完全格式化。

1. 准备工作

1.1 ubuntu

通过脚本烧写的话，就需要用到虚拟机啦，我这里用的是VMware下的ubuntu22.04版本（后来我换回ubuntu16.04了，问题少，但是后来发现vscode的一个远程插件快要不支持16.04了，所以又撞了个20.04，但是这里这些图都没换）。

1.2 文件拷贝

我们要烧写正点原子出厂系统，需要将 OS Firmware/files 下的所有文件拷贝到ubuntu去，完整的路径如下：

1
开发板光盘 A-基础资料/05、开发工具/04、正点原子MFG_TOOL 出厂固件烧录具/mfgtool/Profiles/Linux/OS Firmware/files

拷贝完成后如下所示：

image-20230715111326712

2. 烧写系统到TF卡

2.1 挂载TF卡到ubuntu

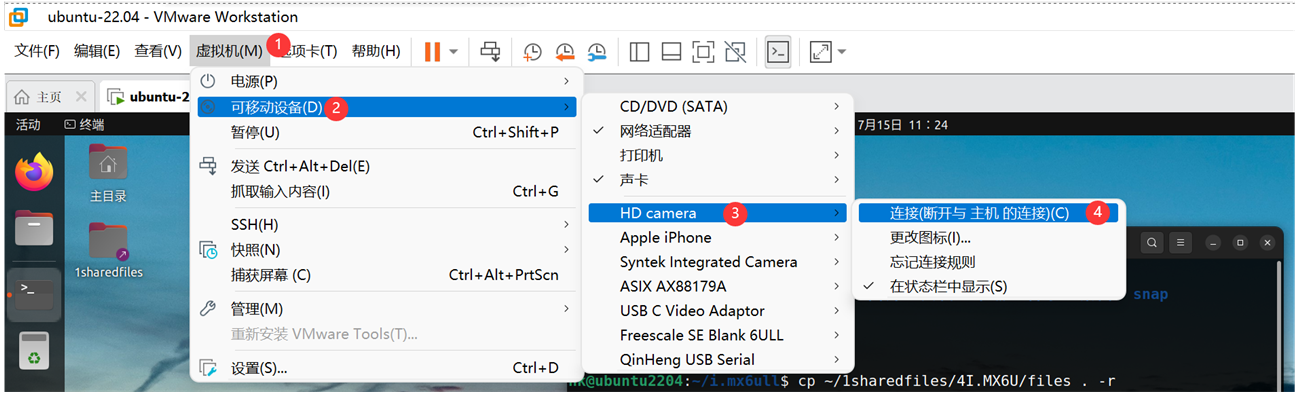

我们插入TF卡，然后点击【虚拟机】→【可移动设备】→【设备名称】→【连接（断开与主机的连接）】

image-20230715112450883

这里的设备名称一般我们可以拔掉TF卡，然后再插上，看一下多了哪一个，就就知道我们的TF卡对应哪一个名称啦。

image-20230715112729155

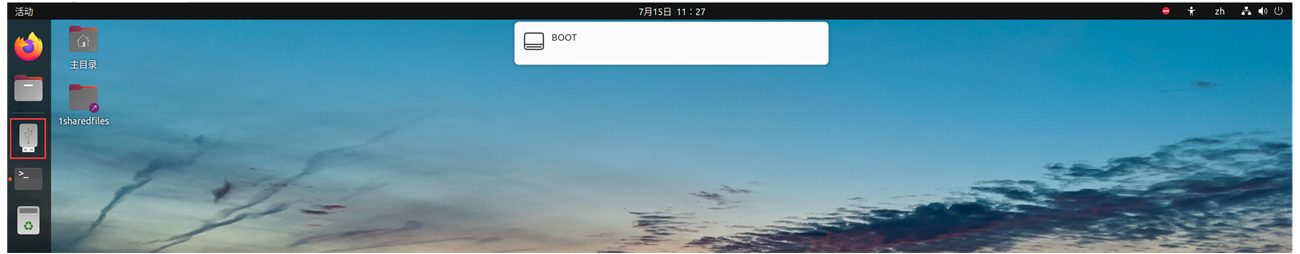

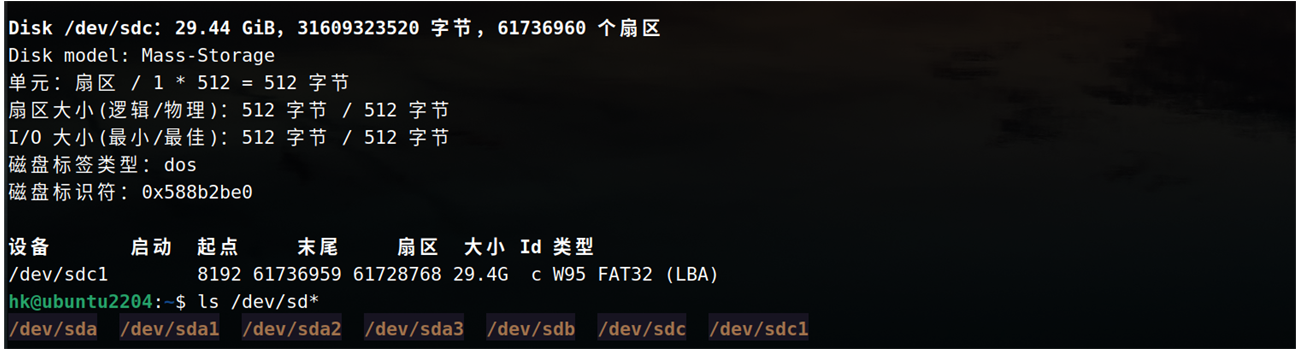

若是加载成功，一般会有这个图标出来，然后我们输入如下指令查看 SD 卡挂载节点，如下图， 写笔记的时候用的 TF 卡容量是 32GB，但实际会比这小一些。

1
sudo fdisk -l
image-20230715113037813

可以看到实际的容量大概就是29.44GB，挂载节点为 /dev/sdc 。

  • 节点命名规则？

节点的命名和Linux系统的磁盘命名有关系。Linux 使用一种更灵活的命名方案。它所传达的信息比其它操作系统采用的命名方案更多。该命名方案是基于文件的，文件名的格式为：

1
/dev/xxyn

（1）/dev/： 这是所有设备文件所在的目录名。因为分区在硬盘上，而硬盘是设备，所以这些文件代表了在/dev/上所有可能的分区。

（2）xx：分区名的前两个字母标明分区所在设备的类型。通常是 hd （IDE 磁盘）或 sd（SCSI 磁盘）。

（3）y：这个字母标明分区所在第几个设备。例如，/dev/hda（第一个 IDE 磁盘）或 /dev/sdb（第二个 SCSI 磁盘）

（4）n：:最后的数字代表分区。前四个分区（主分区或扩展分区）是用数字从 1 排列到 4。逻辑分区从 5 开始。例如，/dev/hda3 是在第一个 IDE 硬盘上的第三个主分区或扩展分区；/dev/sdb6 是在第二个 SCSI 硬盘上的第二个逻辑分区。

因此，上边的sdc指的是系统中的第3块SCSI磁盘，sdc1指的是第3块SCSI磁盘上的第1个主分区或者扩展分区。

2.2 imx6mksdboot.sh脚本

这个脚本是正点原子提供的，里边就是一些命令，这里就不详细分析脚本了，里边其实挺简单的，只是把需要敲的命令放到了脚本，方便使用。大概就是将TF卡进行格式化，然后进行分区，再把u-boot、linux内核、设备树和根文件系统等写入到TF卡中去。我们可以执行 ./imx6mksdboot.sh –help 查看脚本的使用方法：

1
2
3
# 这里有可能我们没有脚本执行权限，执行下面的命令即可
chmod +x imx6mksdboot.sh
./imx6mksdboot.sh --help

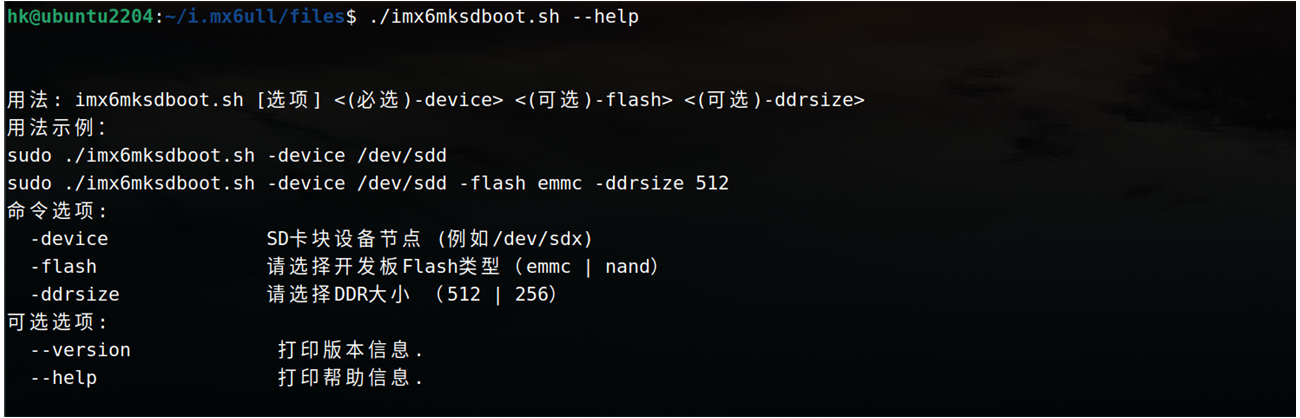

image-20230715113606940

可以看到，基本的使用命令如下：

1
imx6mksdboot.sh [选项] <(必选)-device> <(可选)-flash> <(可选)-ddrsize>

（1） -device：指明设备节点（TF 卡挂载的节点如/dev/sdx）， 必需加这个参数

（2） -flash：指明核心板上的媒体存储介质，可选为（emmc或者nand）

（3） -ddrsize：指明核心板上的 ddr 容量大小，可选为（512或者256） MB

比如现在我现在用的是核心板的 ddr 容量大小是 512MB，媒体存储介质是 eMMC。 SD 卡挂载节点为/dev/sdc。那么烧写到 SD 卡的指令如下：

1
sudo ./imx6mksdboot.sh -device /dev/sdc -flash emmc -ddrsize 512

执行指令后脚本会有中文再次询问 SD 卡所挂载的节点是否对应，将会清空 SD 卡上的所有数据，这个时候需要注意备份重要的数据。然后按 Enter 键确认后继续，烧写 SD 卡需要大约需要几分钟时间，这里根据个人电脑不同和所用 SD 卡不同，可能花费的时间差异比较大。

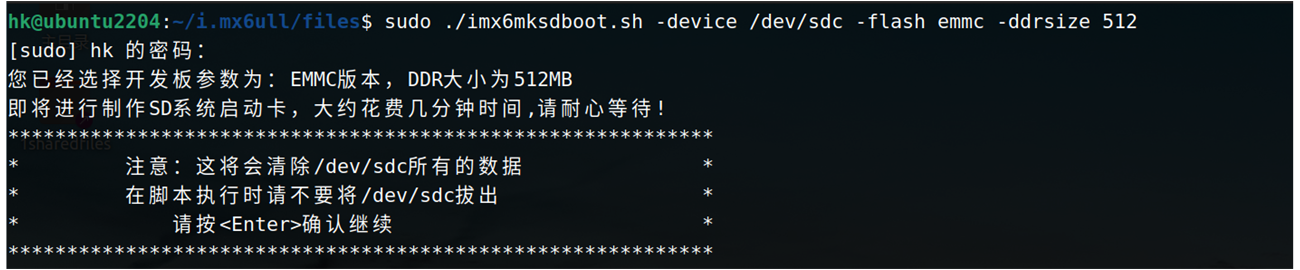

image-20230715114548282

在烧写的过程中，会卸载 TF 卡，在脚本执行时，鼠标不要离开 Ubuntu 虚拟机，否则可能在脚本卸载 TF 卡时， TF 卡连接到 PC 主机上去了，这样脚本就无法找到 TF 卡执行，就会提示“mount: special device /dev/sdb1 does not exist”这样的错误。 烧写时有中英文结合提示烧写的过程，烧写完成如下图。 烧写完成后，会有如下提示信息：

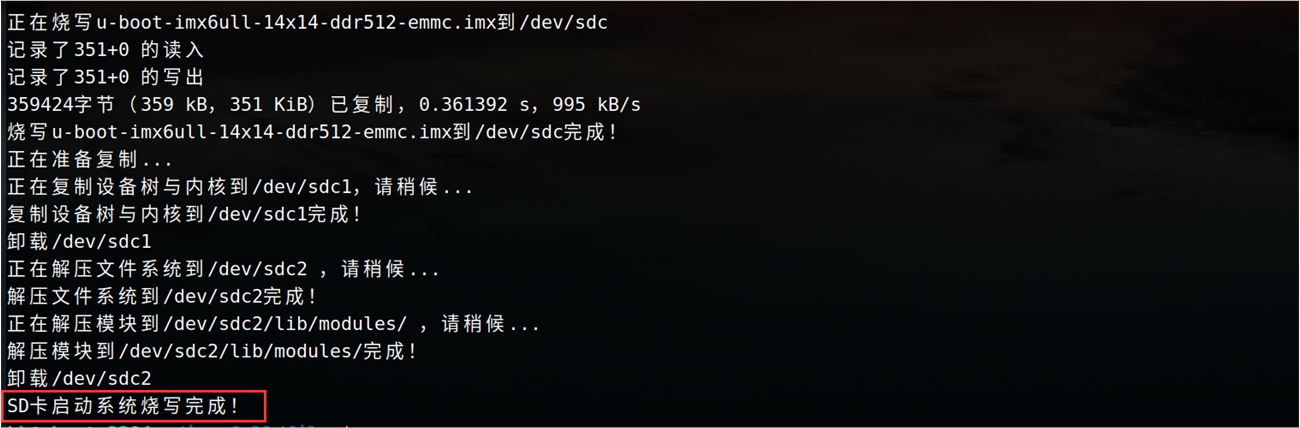

image-20230715132327384

2.3 TF卡中都烧写了什么？

烧写完成后，TF卡中都有什么文件？可以看吗？当然可以啦，我们搜索一下/dev/目录下sdc的相关节点：

1
ls /dev/sd*

可以看到有如下的节点：

image-20230715132943564

发现有sdc、sdc1和sdc2这三个节点，从前边烧写过程中脚本的打印信息可以看出，sdc1中主要是放的设备树和内核，在sdc2中主要是文件系统，我们来挂载一下这两个分区，看一下里边的内容：

1
2
3
4
5
mkdir -p ~/i.mx6ull/sdc1_temp
mkdir -p ~/i.mx6ull/sdc2_temp

sudo mount /dev/sdc1 ~/i.mx6ull/sdc1_temp
sudo mount /dev/sdc2 ~/i.mx6ull/sdc2_temp

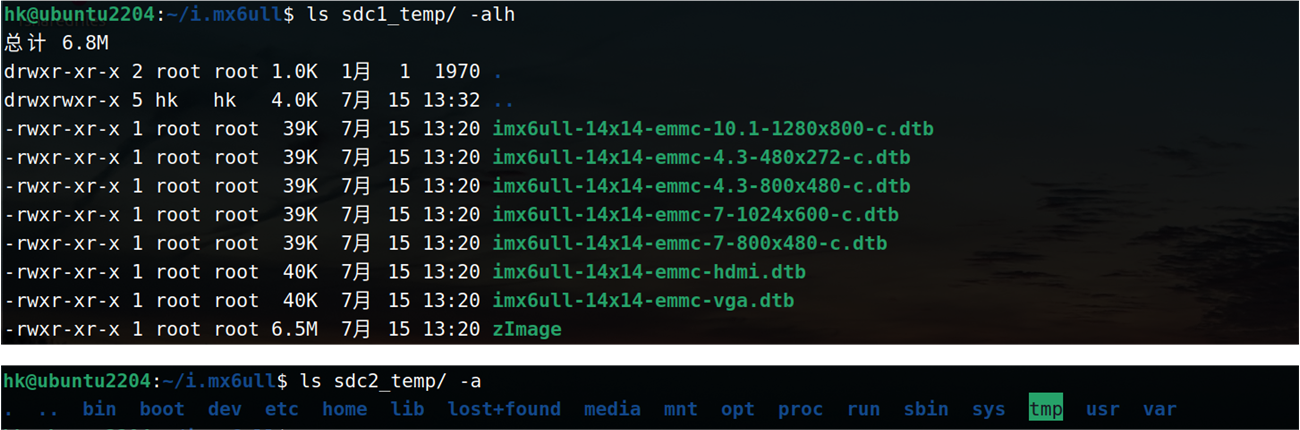

这样就可以看到sdc1和sdc2分区中文件如下所示：

image-20230715133500709

2.4 断开TF卡

若是前边将tf卡的分区挂载到了ubuntu，可以用下边的命令卸载：

1
2
sudo umount ~/i.mx6ull/sdc1_temp
sudo umount ~/i.mx6ull/sdc2_temp

然后按连接 TF 卡到 Ubuntu 的方法，再点击断开即可退出 TF 卡。

2.5 重启测试

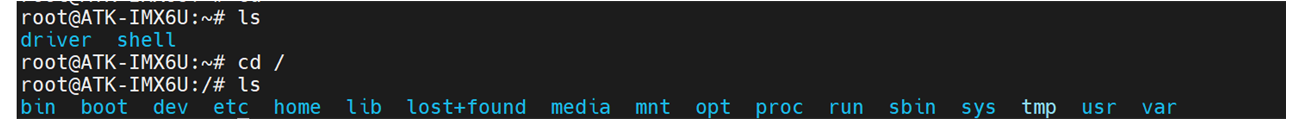

烧写完成后，将拨码开关拨至 TF 启动方式 10000010，启动系统即可。若是成功则可以正常进入linux系统：

image-20230715133925204

3. 烧写到eMMC

脚本怎么烧写到eMMC？这个需要在开发板运行起来linux系统后才能用，这也就意味着我们需要有一个TF卡启动系统。来先在开发板上跑起来linux系统。换句话说，就是我们使用开发板上已经在运行的linux系统来操作eMMC，把相关的固件写到对应的地方去。

3.1 准备TF启动系统

按照前边的 《一、mfgtool 烧写系统（OTG 方式）——2. 烧写系统到TF卡》或者《二、脚本烧写系统——2. 烧写系统到TF卡》先制作一个TF启动系统。

3.2 在ubuntu下拷贝所需文件

我们需要将下边目录中的文件拷贝到开发板的根文件系统（注意这一步是在虚拟机的ubuntu中进行，并不是在开发板的linux系统进行）：

1
开发板光盘 A-基础资料/05、开发工具/04、正点原子MFG_TOOL 出厂固件烧录具/mfgtool/Profiles/Linux/OS Firmware/files

怎么拷贝？目前就只能用TF卡启动系统喽（也就是说我们需要先做一个TF卡启动盘），前边我们知道TF卡的分区2中是放的linux的根文件系统，所以我们可以在ubuntu中挂载TF卡，然后将files目录拷贝到根文件系统中。

  • 挂载TF卡的根文件系统分区
1
2
mkdir -p ~/i.mx6ull/temp
sudo mount /dev/sdc2 ~/i.mx6ull/temp

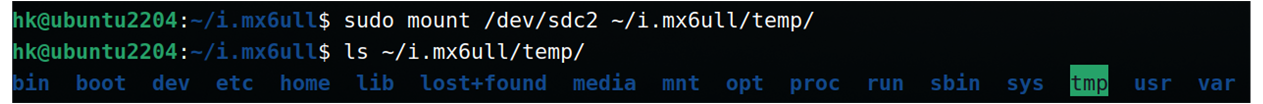

挂载成功后，temp目录文件如下：

image-20230715161559248
  • 拷贝files目录下所有的文件到根文件系统

我们把files目录文件都拷贝到/home目录下，在ubuntu中就在 ~/i.mx6ull/temp/home 中了：

1
sudo cp -prf files ~/i.mx6ull/temp/home/

拷贝完后， ~/i.mx6ull/temp/home/files 目录下文件如下：

image-20230715161837580
  • 卸载tf卡
1
sudo umount ~/i.mx6ull/temp

3.3 从TF卡启动开发板

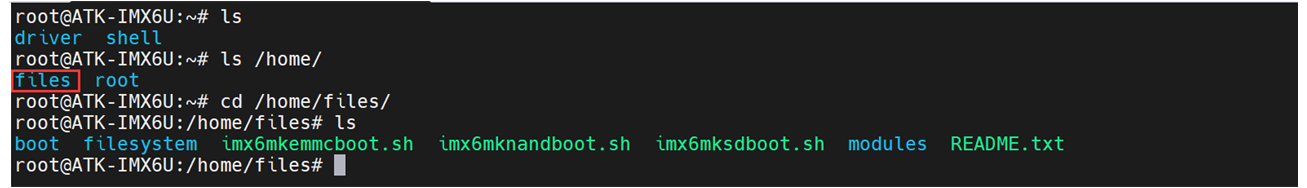

接下来我们将拨码开关拨到 10000010 ，将刚才的TF卡插到开发板中，系统就会从TF卡启动了，启动完成后我们看一下files文件都在不在/home中：

image-20230715162450581

3.4 imx6mkemmcboot.sh脚本

3.4.1 脚本说明

我们在串口终端执行./imx6mkemmcboot.sh –help 查看脚本的使用说明 ：

1
2
chmod +x imx6mkemmcboot.sh
./imx6mkemmcboot.sh --help

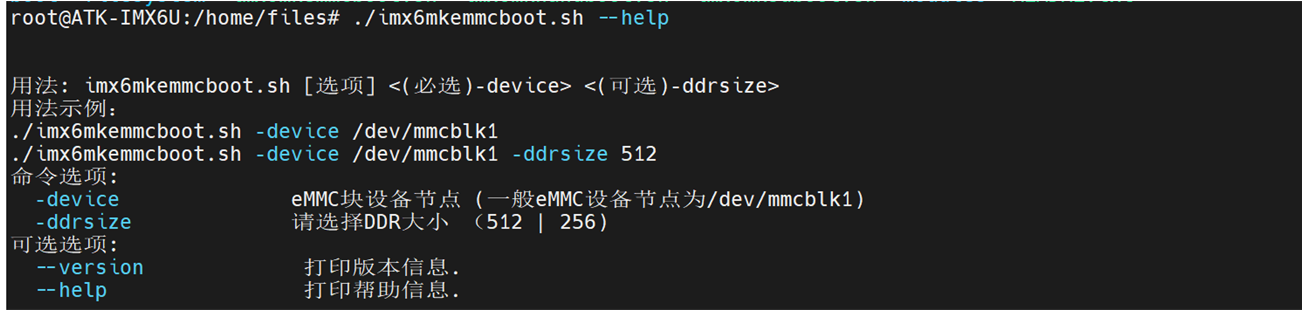

可以看到如下提示信息：

image-20230715162650620

用法说明：

1
imx6mkemmcboot.sh [选项] <(必选)-device> <(可选)-ddrsize>

（1） -device：指明设备节点（eMMC 挂载的节点如/dev/mmcblk1）， 必需加这个参数

（2） -ddrsize：指明核心板上的 ddr 容量大小，可选为（512或者256） MB

比如现在我的核心板的 ddr 容量大小是 512MB ， eMMC 挂载节点为 /dev/mmcblk1 。那么烧写的指令如下：

1
./imx6mkemmcboot.sh -device /dev/mmcblk1 -ddrsize 512

执行指令后脚本会有中文再次询问 eMMC 所挂载的节点是否对应，将会清空 eMMC 上的所有数据，这个时候要注意备份重要的数据。按 Enter 键确认后继续，烧写系统到 eMMC 需要大约需要几分钟时间。

3.4.2 查看eMMC挂载节点

我们需要查看一下eMMC的挂载节点，我们在串口终端执行以下命令：

1
fdisk -l

可以看到有如下信息输出：

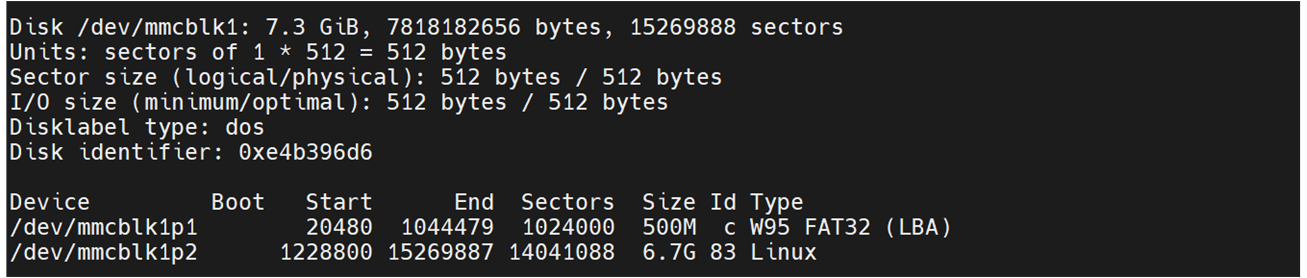

image-20230715163114529

可以看到挂载的节点为 /dev/mmcblk1，后边的p1和p2就是分区，跟前边的sdc1和sdc2一样。

3.4.3 烧写系统

前面我们知道核心板的 ddr 容量大小是 512MB ， eMMC 挂载节点为/dev/mmcblk1。那么烧写的指令如下，执行指令后脚本会有中文
再次询问 eMMC 所挂载的节点是否对应，将会清空 eMMC 上的所有数据，要注意备份重要的数据。

1
./imx6mkemmcboot.sh -device /dev/mmcblk1 -ddrsize 512

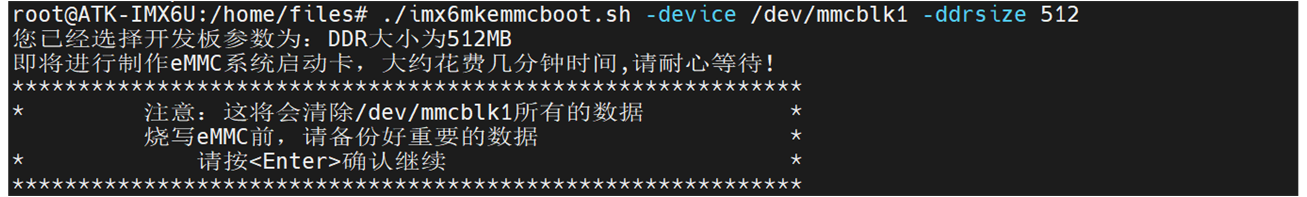

然后会有以下提示，需要我们按下Enter按键：

image-20230715163349191

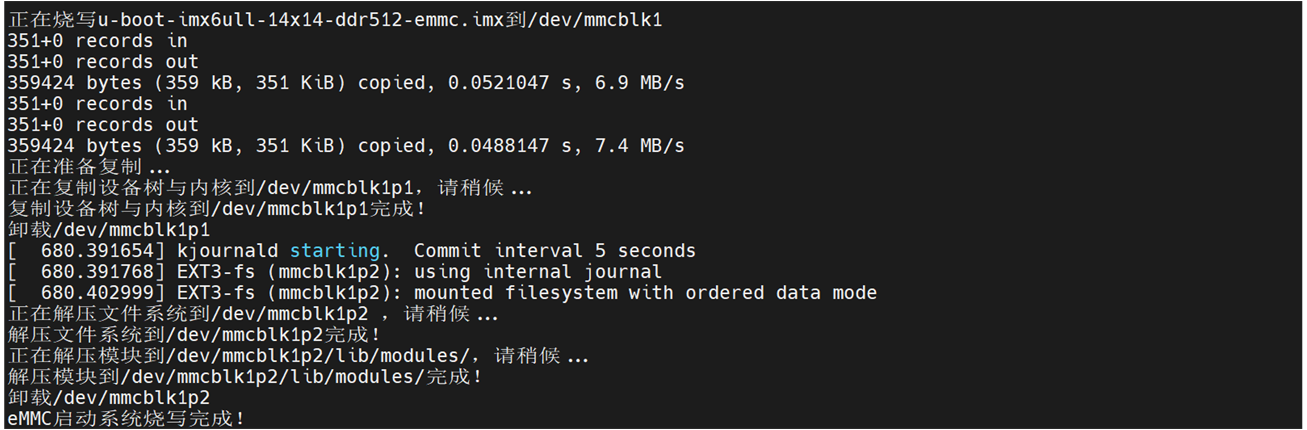

之后便会开始将files中相关的文件写入到eMMC中去，写入完成后有如下提示：

image-20230715164046712

从这里大概可以知道，我们将内核和设备树都写入到了 /dev/mmcblk1p1 中，将根文件系统和模块都写入到了 /dev/mmcblk1p2 中。

3.5 eMMC中都烧写了什么？

跟之前的方法一样，想要看eMMC分区中都有什么，我们需要挂载分区才行，我们先看一下eMMC的分区节点：，在串口终端执行以下命令：

1
ls /dev/mmc*

然后会看到有如下节点：

image-20230715164340236

从刚才烧写完成的提示信息中可以看到我们实际用到的是mmcblk1的p1和p2分区，我们挂载这两个分区，看一下都有什么内容：

1
2
3
mkdir -p /home/emmc_p1 /home/emmc_p2
mount /dev/mmcblk1p1 /home/emmc_p1
mount /dev/mmcblk1p2 /home/emmc_p2

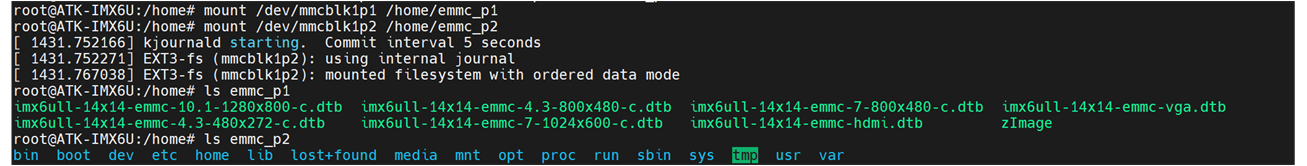

一般应该没啥大问题，都可以挂载成功，我们看一下都有那些文件：

image-20230715164749796

可以看到与上边的打印信息是吻合的。

3.6 重启测试

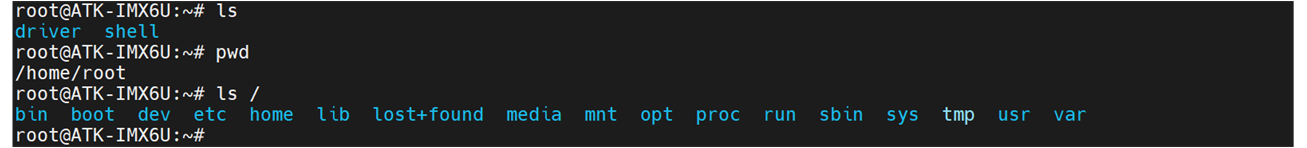

烧写完成后，我们可以将拨码开关拨至 eMMC 启动方式 10100110，启动系统即可。 若是烧写成功，则可以正常进入linux系统：

image-20230715165016888

6. 烧写到NAND

6.1 准备TF启动系统

按照前边的 《一、mfgtool 烧写系统（OTG 方式）——2. 烧写系统到TF卡》或者《二、脚本烧写系统——2. 烧写系统到TF卡》先制作一个TF启动系统。

6.2 MTD 分区表

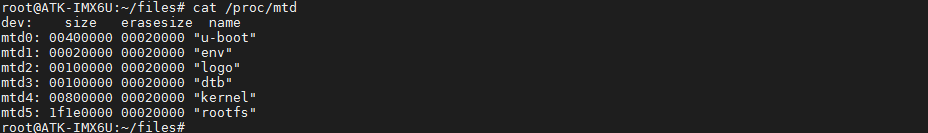

在开发板linux系统中使用 cat 指令查看 MTD 分区表，打印结果如下图表示存在 Nand Flash。

1
cat /proc/mtd
image-20240402072256965

6.3 imx6mknandboot.sh 脚本

  • 赋予 NandFlash 烧写脚本的可执行权限
1
chmod +x imx6mknandboot.sh
  • 查看脚本的使用说明
1
./imx6mknandboot.sh --help

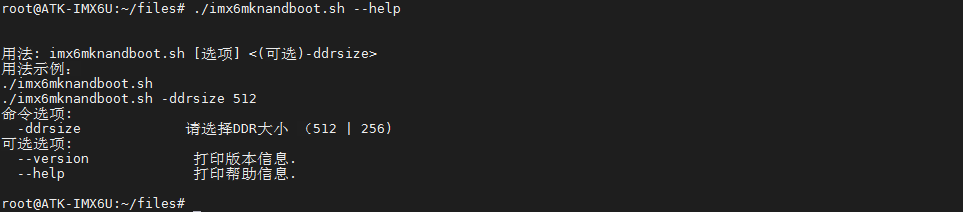

image-20240402072427363
  • 用法说明
1
imx6mknandboot.sh [选项] <(可选)-ddrsize>

-ddrsize：指明核心板上的 ddr 容量大小，可选为（512|256） MB

  • 烧写指令

若我们使用核心板的 ddr 容量大小是 256MB，那么烧写的指令如下。这将会清空 NandFlash 上的所有数据，请注意备份重要的数据。按 Enter 键确认后继续，烧写系统到 NandFlash 需要大约需要几分钟时间。

1
./imx6mknandboot.sh -ddrsize 256

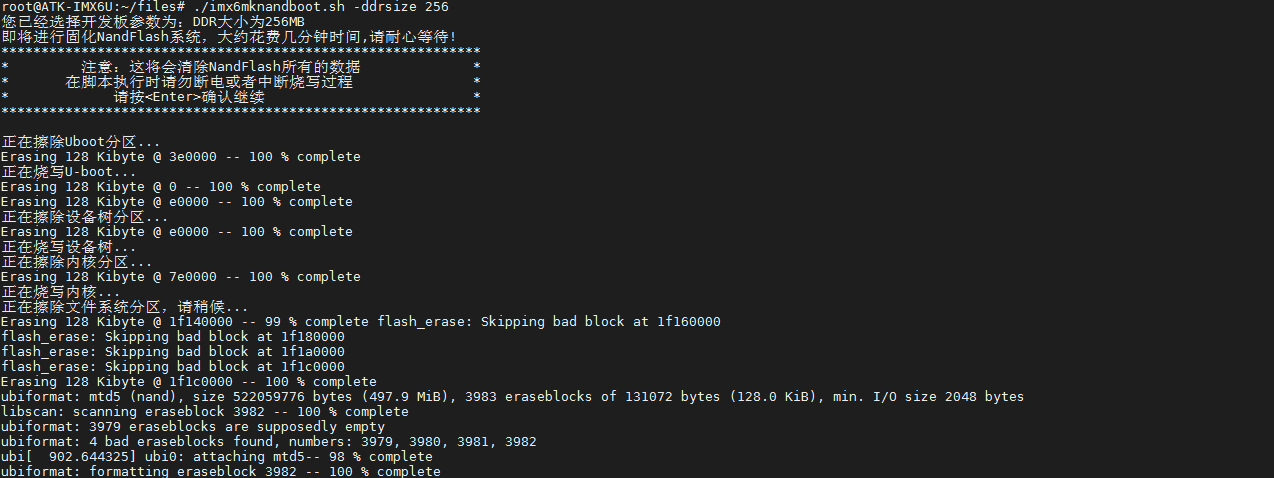

image-20240402072633479

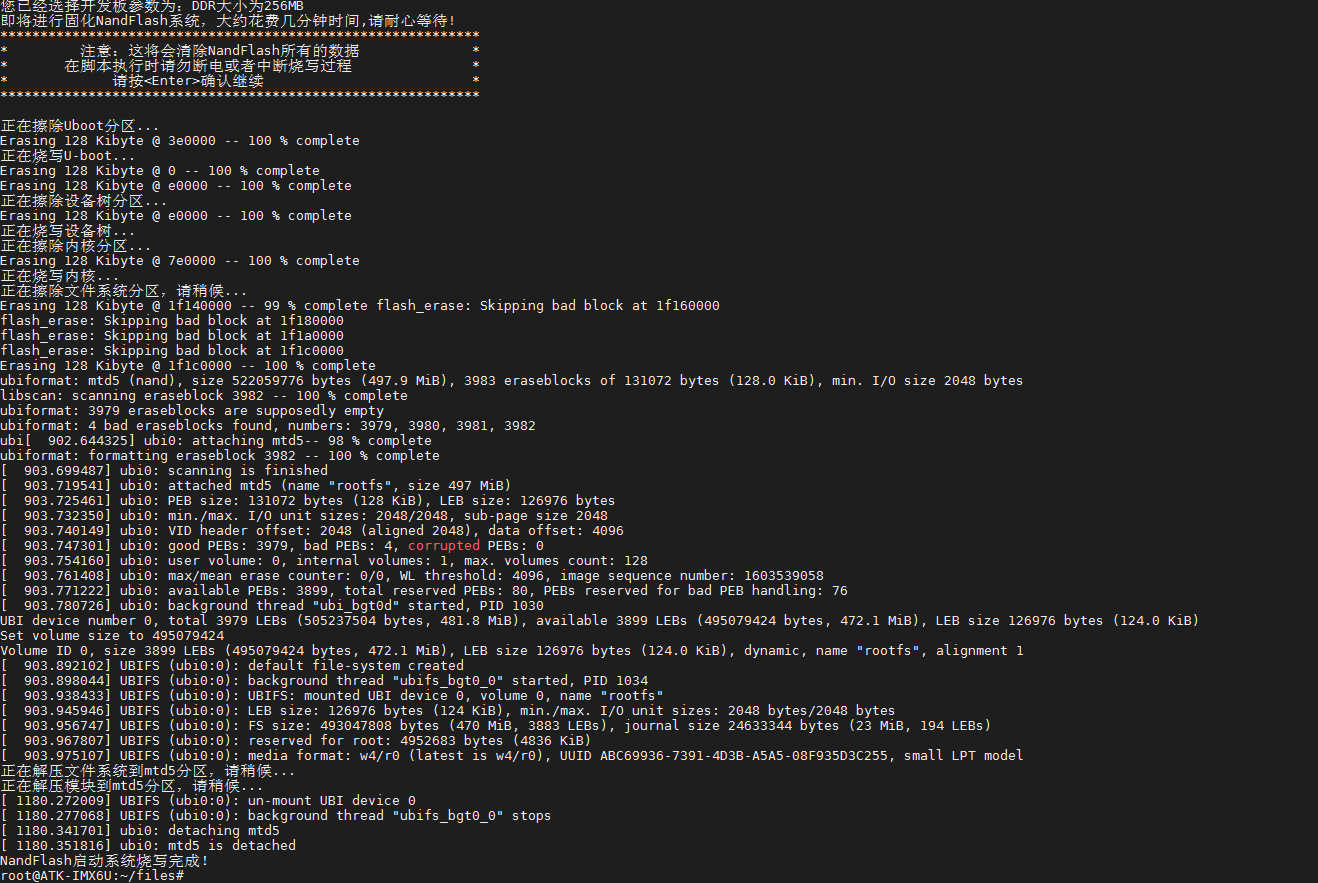

烧写完成如下图所示：

image-20240402072801579

6.4 重启测试

烧写完成后，将拨码开关拨至 Nand Flash 启动方式 10001001，启动系统即可。
