一、EEPROM简介

EEPROM (Electrically Erasable Programmable read only memory)是指带电可擦可编程只读存储器。是一种掉电后数据不丢失的存储芯片。 EEPROM 可以在电脑上或专用设备上擦除已有信息，重新编程。一般用在即插即用。

我们这一节的笔记主要是关于AT24C02的使用，它是一个串行电可擦除和可编程只读存储器(EEPROM)，总容量是256（2K/8)个字节，通过IIC通信。它是Atmel公司的一款芯片，我们我使用的战舰V3的开发板上时AT24C02BN，我们可以在这里找到它的数据手册：AT24C01A/02/04/08/16 (microchip.com)。

二、AT24C02功能

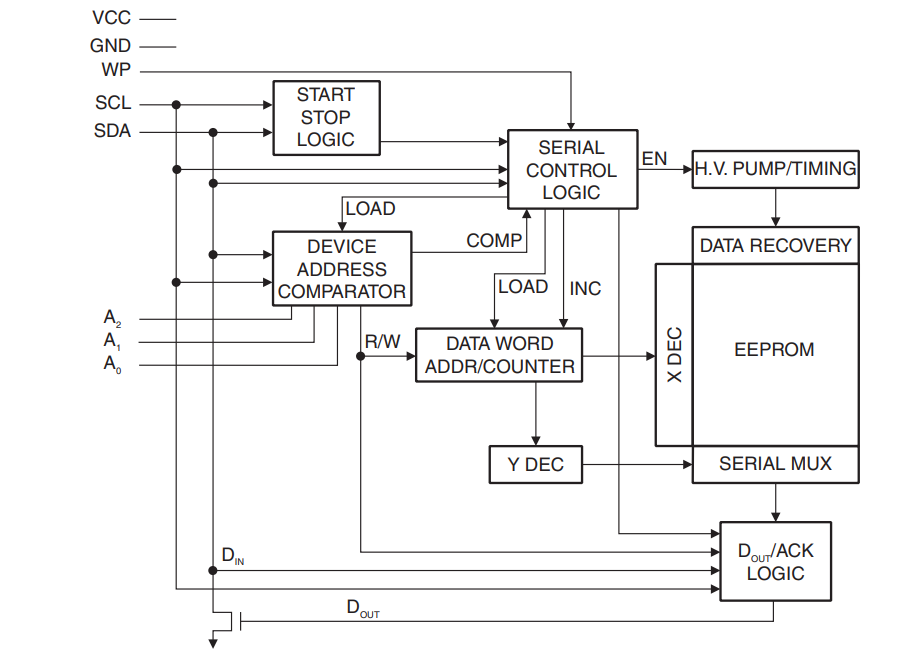

1. 框图

我们可以看 AT24C01A/02/04/08/16 (microchip.com)

image-20230507122145166

引脚功能描述如下：

引脚 说明
A0~A2 Address Input
SDA Serial Data
SCL Serial Clock Input
WP Write Protect
VCC Supply Voltage(VCC = 1.8V to 5.5V)
GND Ground

2. 设备地址

我们知道I2C总线是通过设备地址来区分不同的设备，我们使用的AT24C02有三根地址线，它的地址是这样的：

image-20230507125856205

A0A2可以接GND（代表0）也可以接VCC（代表1），这样根据A0A2的接线的不同，可以有不同的地址，比如我们把A0~A2全接地，那么设备地址就是1010000x。（我们可以看 AT24C01A/02/04/08/16 (microchip.com)的 6. Device Addressing）

那么当我们要读数据的时候，发送的地址就是10100001 = 0xA1，当我们要写数据的时候发送的地址就是10100000 = 0xA0。

3. 多少页？

我们需要知道的一些信息：

1
AT24C02 一共是 2Kb = 2048/8B = 256B

我们看芯片手册有这么一句： 8-byte Page (2K) Write Modes，也就是说，这个256B按照8字节一页的方式，被分为32页：

1
AT24C02 一共是 256B/8 = 32 页

三、读写数据

1. 写操作

1.1 BYTE WRITE

image-20230507131203330

1.2 PAGE WRITE

image-20230507131219435

2. 读操作

2.1 CURRENT ADDRESS READ

image-20230507131440446

2.2 RANDOM READ

image-20230507131453955

2.3 SEQUENTIAL READ

image-20230507131505419

3. 怎么找到要读写的位置？

上边是读写操作的过程，那么我们在实际读写过程中，怎么确定我们要往那个地址写数据呢？AT24C02一共是2Kbit，也就是256x8bit，也就是一共256页，每一页是1字节（8位），地址在实际读写的过程中是这样的：

地址 数据
0x00 xxxx xxxx
0x01 xxxx xxxx
0x02 xxxx xxxx
…… ……
0xFF xxxx xxxx

四、I2C读写实例

1. 硬件设计

image-20230507133622454

可以看到这里的AT24C02接在了PB6和PB7，也就是I2C1上边。

2. 物理I2C读写AT24C02

一般步骤如下：

（1）配置通讯使用的目标引脚为开漏模式；

（2）使能 I2C 外设的时钟；

（3）配置 I2C 外设的模式、地址、速率等参数并使能 I2C 外设；

（4）编写基本 I2C 按字节收发的函数；

（5）编写读写 EEPROM 存储内容的函数；

（6）编写测试程序，对读写数据进行校验。

2.1 STM32CubeMX配置

image-20230507134551105

2.2 宏定义

我们先来定义一些要用的宏：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
#define EEPROM_PAGESIZE  8    // AT24C01/02每页有8个字节，一共是32页
#define I2C_OWN_ADDRESS7 0X0A // STM32自己的地址，这个地址只要与STM32外挂的I2C器件地址不一样即可

/*
 * AT24C02 2kb = 2048bit = 2048/8 B = 256 B
 * 32 pages of 8 bytes each
 *
 * Device Address
 * 1 0 1 0 A2 A1 A0 R/W
 * 1 0 1 0 0  0  0  0 = 0XA0
 * 1 0 1 0 0  0  0  1 = 0XA1
 */

#define EEPROM_ADDRESS        0xA0 // AT24C02的地址（A0~A2全部接0了）

2.3 写入一个字节数据

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
uint32_t I2C_EE_ByteWrite(uint8_t* pBuffer, uint8_t WriteAddr)
{
	HAL_StatusTypeDef status = HAL_OK;

	status = HAL_I2C_Mem_Write(&I2C_Handle, EEPROM_ADDRESS, (uint16_t)WriteAddr, I2C_MEMADD_SIZE_8BIT, pBuffer, 1, 100);

	/* Check the communication status */
	if(status != HAL_OK)
	{
	/* Execute user timeout callback */
	//I2Cx_Error(Addr);
	}
	while (HAL_I2C_GetState(&I2C_Handle) != HAL_I2C_STATE_READY);

	/* Check if the EEPROM is ready for a new operation */
	while (HAL_I2C_IsDeviceReady(&I2C_Handle, EEPROM_ADDRESS, EEPROM_MAX_TRIALS, I2Cx_TIMEOUT_MAX) == HAL_TIMEOUT);

	/* Wait for the end of the transfer */
	while (HAL_I2C_GetState(&I2C_Handle) != HAL_I2C_STATE_READY);
	return status;
}

这里只是简单调用库函数 HAL_I2C_Mem_Write 就可以实现，通过封装一次使用更方。在这个通讯过程中， STM32 实际上通过 I2C 向 EEPROM 发送了两个数据，但为何第一个数据被解释为 EEPROM 的内存地址？这是由 EEPROM 的自己定义的单字节写入时序，见下图：

image-20230507140607977

EEPROM 的单字节时序规定，向它写入数据的时候，第一个字节为内存地址，第二个字节是要写入的数据内容。所以我们需要理解：命令、地址的本质都是数据，对数据的解释不同，它就有了不同的功能。

2.4 按页写入数据

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
uint32_t I2C_EE_PageWrite(uint8_t* pBuffer, uint8_t WriteAddr, uint8_t NumByteToWrite)
{
	HAL_StatusTypeDef status = HAL_OK;
	/* Write EEPROM_PAGESIZE */
	status=HAL_I2C_Mem_Write(&I2C_Handle, EEPROM_ADDRESS,WriteAddr, I2C_MEMADD_SIZE_8BIT, (uint8_t*)(pBuffer),NumByteToWrite, 100);

	while (HAL_I2C_GetState(&I2C_Handle) != HAL_I2C_STATE_READY);

	/* Check if the EEPROM is ready for a new operation */
	while (HAL_I2C_IsDeviceReady(&I2C_Handle, EEPROM_ADDRESS, EEPROM_MAX_TRIALS, I2Cx_TIMEOUT_MAX) == HAL_TIMEOUT);

	/* Wait for the end of the transfer */
	while (HAL_I2C_GetState(&I2C_Handle) != HAL_I2C_STATE_READY);
	return status;
}

在以上的数据通讯中，每写入一个数据都需要向 EEPROM 发送写入的地址，我们希望向连续地址写入多个数据的时候，只要告诉 EEPROM 第一个内存地址 address1，后面的数据按次序写入到address2、 address3…这样可以节省通讯的内容，加快速度。为应对这种需求， EEPROM 定义了一种页写入时序 :

image-20230507140815497

根据页写入时序，第一个数据被解释为要写入的内存地址 address1，后续可连续发送 n 个数据，这些数据会依次写入到内存中。这段页写入函数主体跟单字节写入函数是一样的，只是它在发送数据的时候，使用 while 循环控制发送多个数据，发送完多个数据后才产生 I2C 停止信号，只要每次传输的数据小于等于 EEPROM时序规定的页大小，就能正常传输。

2.5 多字节数据写入

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
void I2C_EE_BufferWrite(uint8_t* pBuffer, uint8_t WriteAddr, uint16_t NumByteToWrite)
{
  uint8_t NumOfPage = 0, NumOfSingle = 0, Addr = 0, count = 0;

  Addr = WriteAddr % EEPROM_PAGESIZE;
  count = EEPROM_PAGESIZE - Addr;
  NumOfPage =  NumByteToWrite / EEPROM_PAGESIZE;
  NumOfSingle = NumByteToWrite % EEPROM_PAGESIZE;

  /* If WriteAddr is I2C_PageSize aligned  */
  if(Addr == 0)
  {
    /* If NumByteToWrite < I2C_PageSize */
    if(NumOfPage == 0)
    {
      I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
    }
    /* If NumByteToWrite > I2C_PageSize */
    else
    {
      while(NumOfPage--)
      {
        I2C_EE_PageWrite(pBuffer, WriteAddr, EEPROM_PAGESIZE);
        WriteAddr +=  EEPROM_PAGESIZE;
        pBuffer += EEPROM_PAGESIZE;
      }

      if(NumOfSingle!=0)
      {
        I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
      }
    }
  }
  /* If WriteAddr is not I2C_PageSize aligned  */
  else
  {
    /* If NumByteToWrite < I2C_PageSize */
    if(NumOfPage== 0)
    {
      I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
    }
    /* If NumByteToWrite > I2C_PageSize */
    else
    {
      NumByteToWrite -= count;
      NumOfPage =  NumByteToWrite / EEPROM_PAGESIZE;
      NumOfSingle = NumByteToWrite % EEPROM_PAGESIZE;

      if(count != 0)
      {
        I2C_EE_PageWrite(pBuffer, WriteAddr, count);
        WriteAddr += count;
        pBuffer += count;
      }

      while(NumOfPage--)
      {
        I2C_EE_PageWrite(pBuffer, WriteAddr, EEPROM_PAGESIZE);
        WriteAddr +=  EEPROM_PAGESIZE;
        pBuffer += EEPROM_PAGESIZE;
      }
      if(NumOfSingle != 0)
      {
        I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
      }
    }
  }
}

多次写入数据时，利用 EEPROM 的页写入方式，避免单字节读写时候的等待。 其实它的主旨就是对输入的数据进行分页 (本型号芯片每页 8 个位)。通过“整除”计算要写入的数据 NumByteToWrite 能写满多少“完整的页”，计算得的值存储在 NumOfPage 中，但有时数据不是刚好能写满完整页的，会多一点出来，通过“求余”计算得出“不满一页的数据个数”就存储在 NumOfSingle 中。计算后通过按页传输 NumOfPage 次整页数据及最后的 NumOfSing 个数据，使用页传输，比之前的单个字节数据传输要快很多。

除了基本的分页传输，还要考虑首地址的问题。若首地址不是刚好对齐到页的首地址，会需要一个 count 值，用于存储从该首地址开始写满该地址所在的页，还能写多少个数据。实际传输时，先把这部分 count 个数据先写入，填满该页，然后把剩余的数据 (NumByteToWrite-count)，再重复上述求出 NumOPage 及 NumOfSingle 的过程，按页传输到 EEPROM。

（1）若 writeAddress=16，计算得 Addr=16%8= 0 ， count=8-0= 8；

（2）同时，若 NumOfPage=22，计算得 NumOfPage=22/8= 2， NumOfSingle=22%8= 6。

（3）数据传输情况如下表

不影响 0 1 2 3 4 5 6 7
不影响 8 9 10 11 12 13 14 15
第 1 页 16 17 18 19 20 21 22 23
第 2 页 24 25 26 27 28 29 30 31
NumOfSingle=6 32 33 34 35 36 37 38 39

（4）若 writeAddress=17，计算得 Addr=17%8= 1， count=8-1= 7；

（5）同时，若 NumOfPage=22，

（6）先把 count 去掉，特殊处理，计算得新的 NumOfPage=22-7= 15

（7）计算得 NumOfPage=15/8= 1， NumOfSingle=15%8= 7。

（8）数据传输情况如下表：

不影响 0 1 2 3 4 5 6 7
不影响 8 9 10 11 12 13 14 15
count=7 16 17 18 19 20 21 22 23
第 1 页 24 25 26 27 28 29 30 31
NumOfSingle=7 32 33 34 35 36 37 38 39

EEPROM 支持的页写入只是一种加速的 I2C 的传输时序，实际上并不要求每次都以页为单位进行读写， EEPROM 是支持随机访问的 (直接读写任意一个地址)，如前面的单个字节写入。在某些存储器，如 NAND FLASH，它是必须按照 Block 写入的，例如每个 Block 为 512或 4096 字节，数据写入的最小单位是 Block，写入前都需要擦除整个 Block； NOR FLASH 则是写入前必须以 Sector/Block 为单位擦除，然后才可以按字节写入。而我们的 EEPROM 数据写入和擦除的最小单位是“字节”而不是“页”，数据写入前不需要擦除整页。

2.6 读取数据

1
2
3
4
5
6
7
8
uint32_t I2C_EE_BufferRead(uint8_t* pBuffer, uint8_t ReadAddr, uint16_t NumByteToRead)
{
	HAL_StatusTypeDef status = HAL_OK;

	status=HAL_I2C_Mem_Read(&I2C_Handle,EEPROM_ADDRESS,ReadAddr, I2C_MEMADD_SIZE_8BIT, (uint8_t *)pBuffer, NumByteToRead,1000);

	return status;
}

我们只需要确定 I2C 的地址，数据格式，数据存储指针，数据大小，超时设置就可以把想要的数据读回来。

2.7 测试函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
#define  DATA_Size			256
#define  EEP_Firstpage      0x00
uint8_t I2c_Buf_Write[DATA_Size];
uint8_t I2c_Buf_Read[DATA_Size];

uint8_t I2C_Test(void)
{
	uint16_t i;

	printf("写入的数据\r\n");

	for ( i=0; i<DATA_Size; i++ ) //填充缓冲
	{
		I2c_Buf_Write[i] =i;
		printf("0x%02X ", I2c_Buf_Write[i]);
		if(i%16 == 15)
		printf("\r\n");
	}

	//将I2c_Buf_Write中顺序递增的数据写入EERPOM中
	I2C_EE_BufferWrite( I2c_Buf_Write, EEP_Firstpage, DATA_Size);

	printf("读出的数据\r\n");
	//将EEPROM读出数据顺序保持到I2c_Buf_Read中
	I2C_EE_BufferRead(I2c_Buf_Read, EEP_Firstpage, DATA_Size);
	//将I2c_Buf_Read中的数据通过串口打印
	for (i=0; i<DATA_Size; i++)
	{
		if(I2c_Buf_Read[i] != I2c_Buf_Write[i])
		{
			printf("0x%02X ", I2c_Buf_Read[i]);
			printf("错误:I2C EEPROM写入与读出的数据不一致\r\n");
			return 0;
		}
		printf("0x%02X ", I2c_Buf_Read[i]);
		if(i%16 == 15)
		printf("\r\n");

	}
	printf("I2C(AT24C02)读写测试成功\r\n");
	return 1;
}

3. 模拟I2C读写AT24C02

我们还可以通过模拟I2C的方式来读写，模拟方式可以看另一篇专门写通信的笔记，这里就不多写了。
