本文主要是天猫蓝牙Mesh项目——进阶开发蓝牙Mesh配网流程的相关笔记，若笔记中有错误或者不合适的地方，欢迎批评指正😃。

点击查看使用工具及版本

Windows版本	windows11
Ubuntu版本	Ubuntu22.04的64位版本
VMware® Workstation 16 Pro	16.2.3 build-19376536
终端软件	MobaXterm(Professional Edition v23.0 Build 5042 (license))

点击查看本文参考资料

分类	网址	说明
官方网站	阿里云	阿里云官网主页
	阿里生活物联平台	生活物联网平台(飞燕平台)主页
	AliGenie	天猫精灵开放平台AliGenie主页
	阿里物联网平台	阿里物联网平台主页
	Bluetooth 技术网站	蓝牙协议规范什么的可以来这里找
	Telink	Telink \| Chips for a Smarter IoT (telink-semi.com) Telink中文官网
开发手册	AliOS Things开发指南	AliOS Things开发指南，这里是最新版本，可以直接从官网找到
	AliOS Things开发指南	AliOS Things应用开发指南，这里应该是3.3版本的完整开发文档
	AliOS Things开发指南(3.0)	AliOS Things应用开发指南，这里应该是3.0版本的完整开发文档
	生活物联网平台开发文档	生活物联网平台（飞燕平台）开发文档《设备端开发指南》
	Wi-Fi IoT品类定义与功能开发	天猫精灵IoT开放平台——Wi-Fi IoT品类定义与功能开发
硬件平台	mk3080 WiFi开发板	WiFi开发板使用指南-阿里云开发者社区
	esp8266开发板	一个教程：ESP8266-NodeMCU开发板详解-太极创客 (taichi-maker.com)
	TLSR8258 Datasheet	Datasheet for Telink BLE + IEEE802.15.4 MultiStandard Wireless SoC TLSR8258
参考资料	AliOS Things 3.0 应用开发指南	这个只是一篇参考文章，里面是一些环境搭建相关的，可以参考
参考资料	IP知识百科 - 华为 (huawei.com)	IP的一些相关知识点

点击查看相关文件下载

分类	网址	说明
蓝牙规范相关文档	Core Specification 5.2	核心规格 5.2，该规范定义了创建可互操作的Bluetooth 设备所需的技术。《Core_v5.2.pdf》
	Mesh Model(v1.1)	本Bluetooth 规范定义了模型（以及它们所需的状态和消息），这些模型用于在mesh 网络中的节点上执行基本功能，超出了Bluetooth Mesh 配置文件规范中定义的基础模型。本规范包括定义跨设备类型标准功能的通用模型，以及支持关键mesh 场景的模型，如照明控制、传感器、时间和场景。《MshMDL_v1.1.pdf》
	Mesh Profile(v1.0.1)	该Bluetooth 规范定义了基本要求，以实现可互操作的mesh 网络解决方案，用于Bluetooth 低能量无线技术。《MshPRFv1.0.1.pdf》
	Mesh Device Properties	本规范包含Bluetooth Mesh 配置文件和Bluetooth Mesh 模型规范所要求的设备属性的定义。但是跟之前的有些区别，我主要看的之前的版本：《MMeshDeviceProperties_v1.2.pdf》
	GATT Specification Supplement	GATT Specification Supplement \| Bluetooth® Technology Website。好像可以在线看：《GATT Specification Supplement》
	Assigned Numbers	GATT的一些类型定义可以在这里找。
AliOS Things	alios-things/AliOS-Things	Gitee上的AliOSThings SDK源码仓库
AliOS Things	alibaba/AliOS-Things	GitHub上的AliOSThings SDK源码仓库
天猫精灵蓝牙Mesh协议栈	alibaba-archive/genie-bt-mesh-stack	GitHub上的天猫精灵蓝牙Mesh协议栈源码仓库。之前是在alibaba/genie-bt-mesh-stack这个仓库。写笔记的时候最新提交为faf523618a6a2560090fc423222b9db80984bb7a
天猫精灵蓝牙Mesh协议栈	蓝牙Mesh设备开发指南	阿里云生活服务平台开发手册——蓝牙设备开发一节中的内容

这一LV的笔记起始跟前面有所重叠，互相补充吧算是。

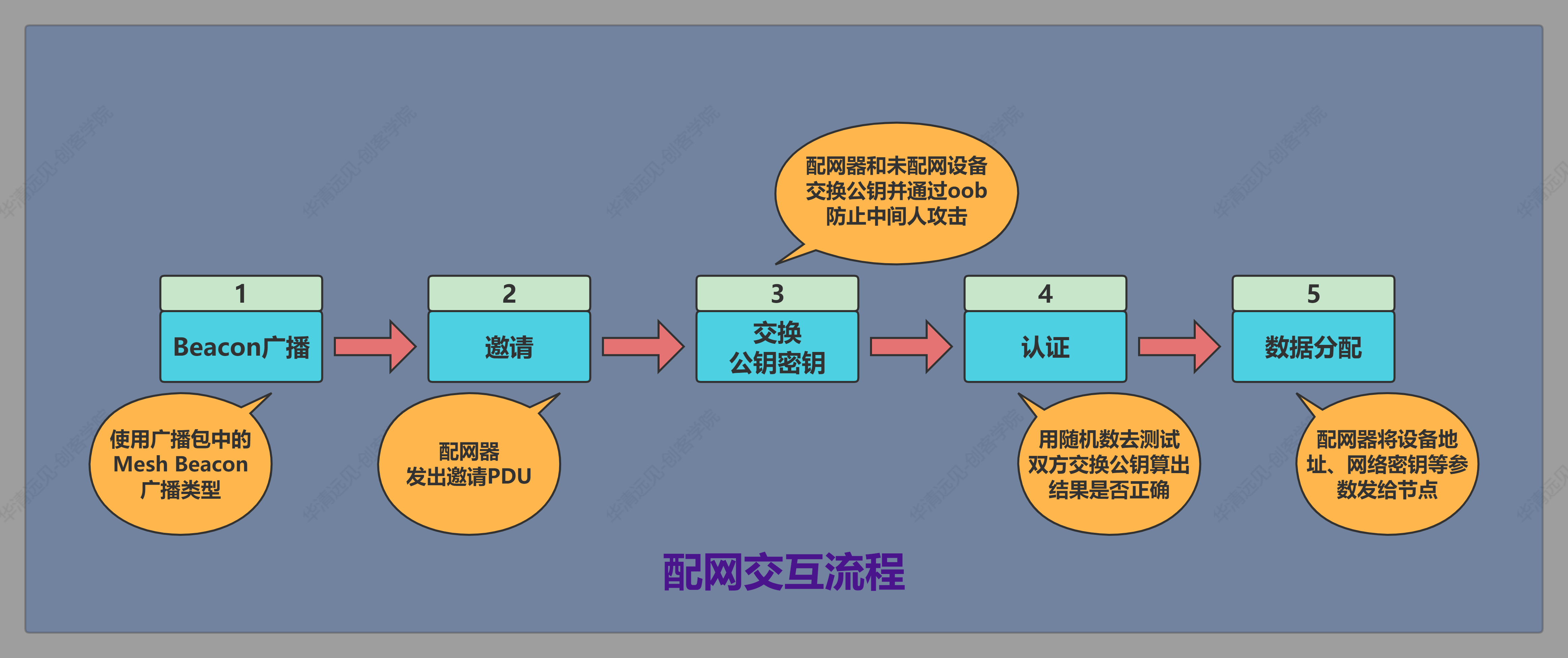

一、配网交互流程

二、配网过程详解

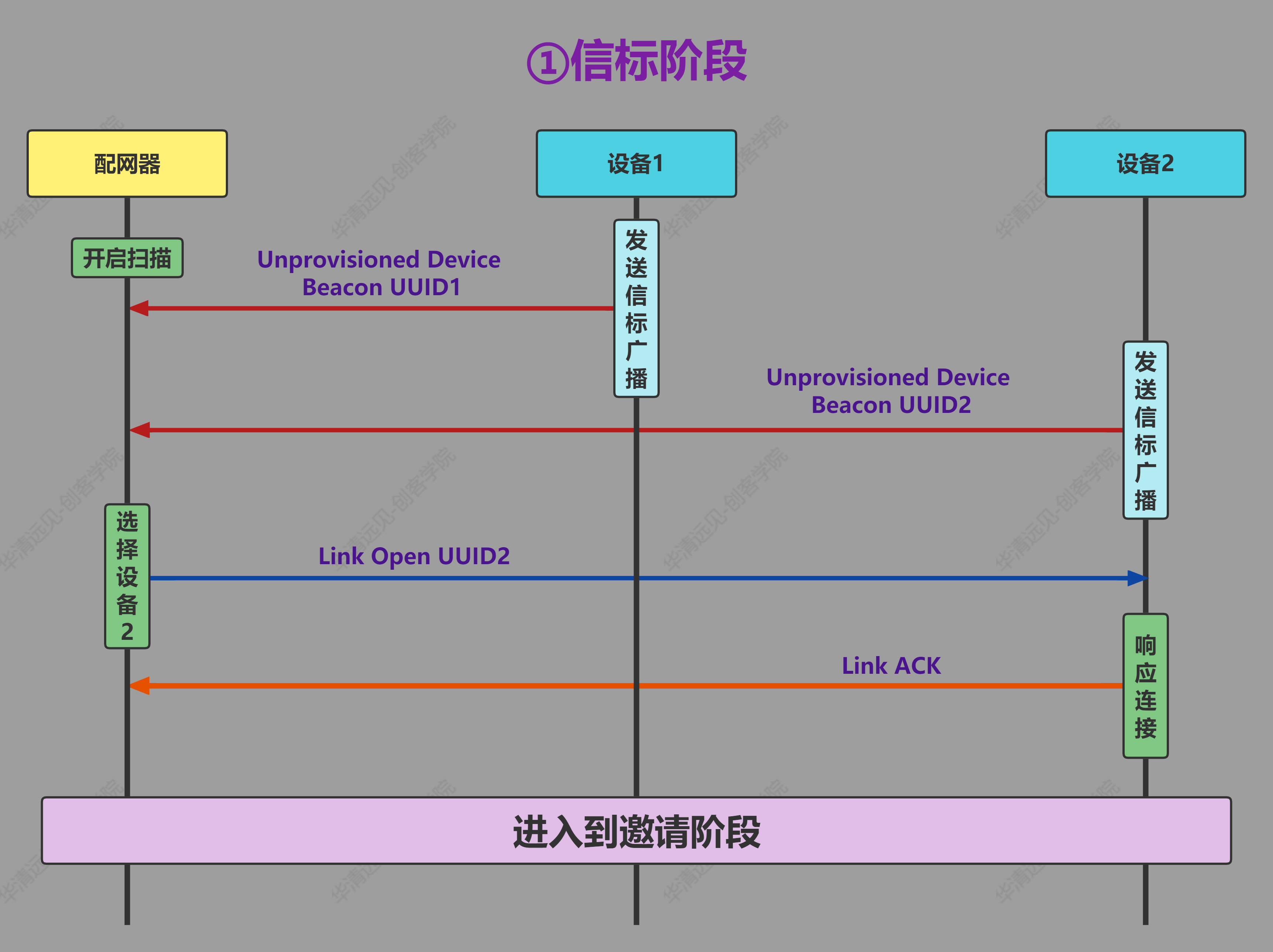

1. 信标阶段

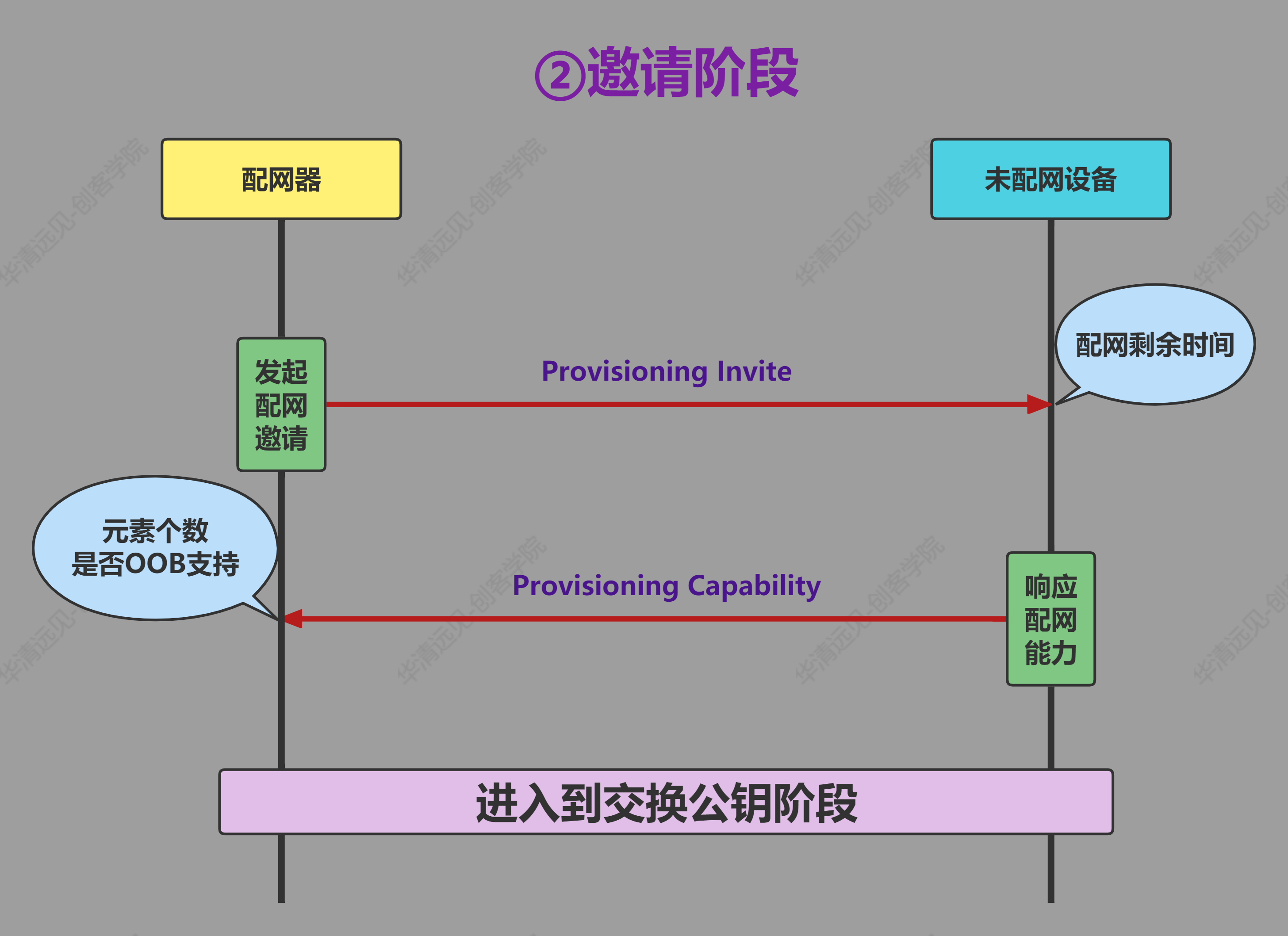

2. 邀请阶段

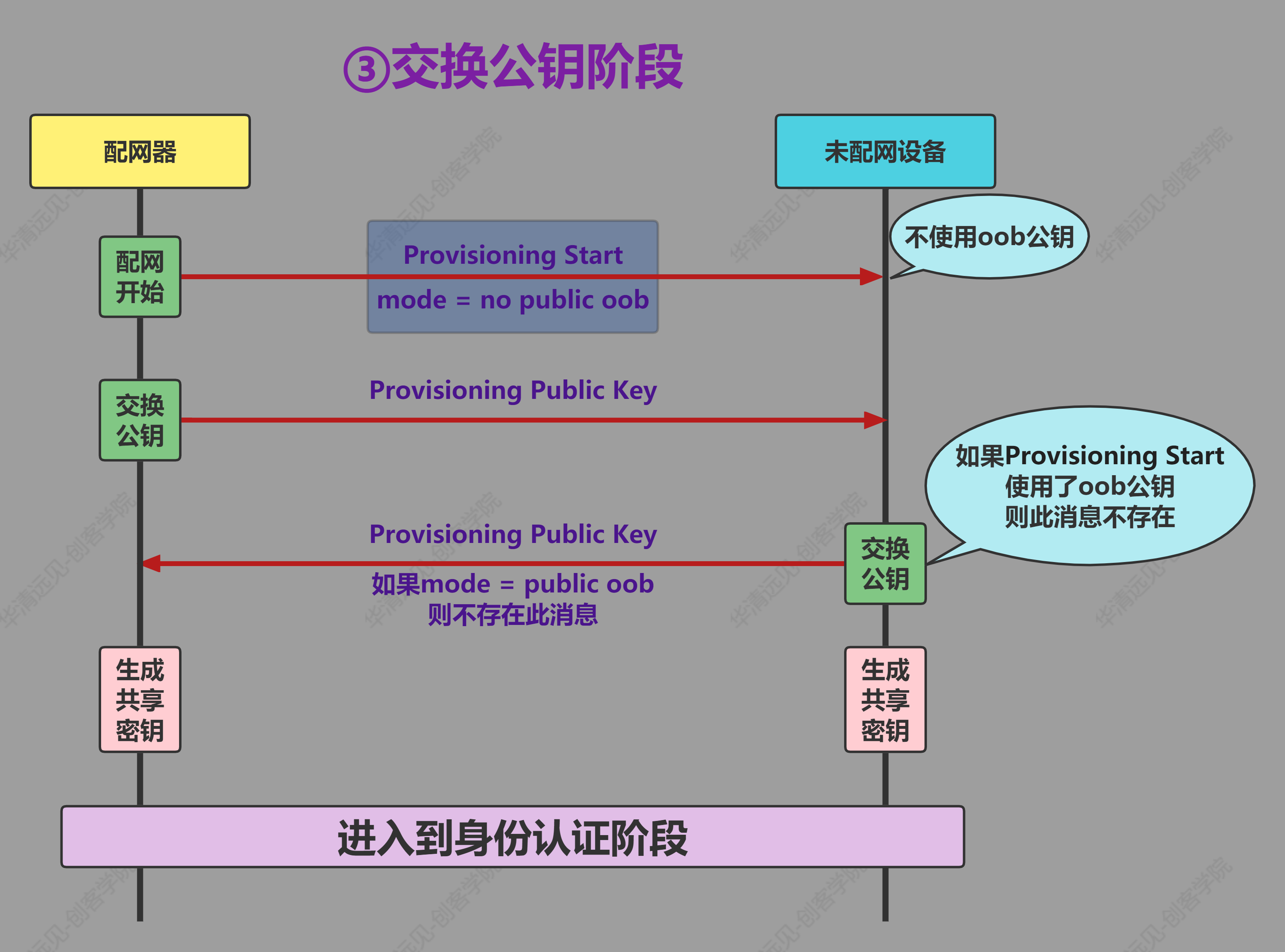

3. 交换公钥阶段

4. 身份认证阶段

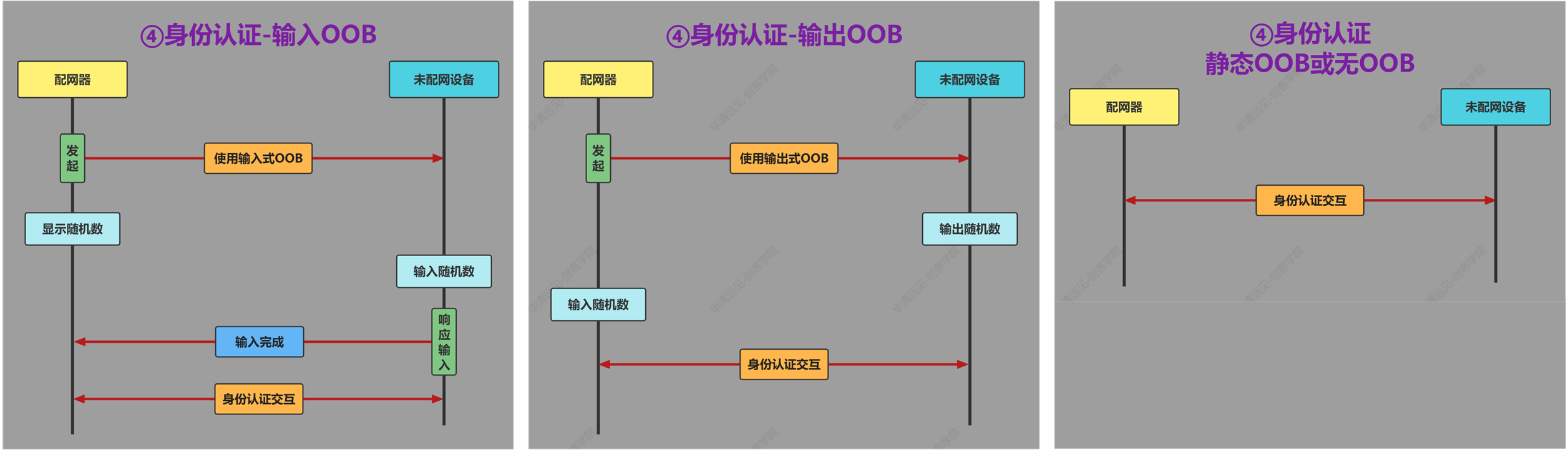

进行身份认证交互前，会进行OOB的一个验证，OOB有四种：

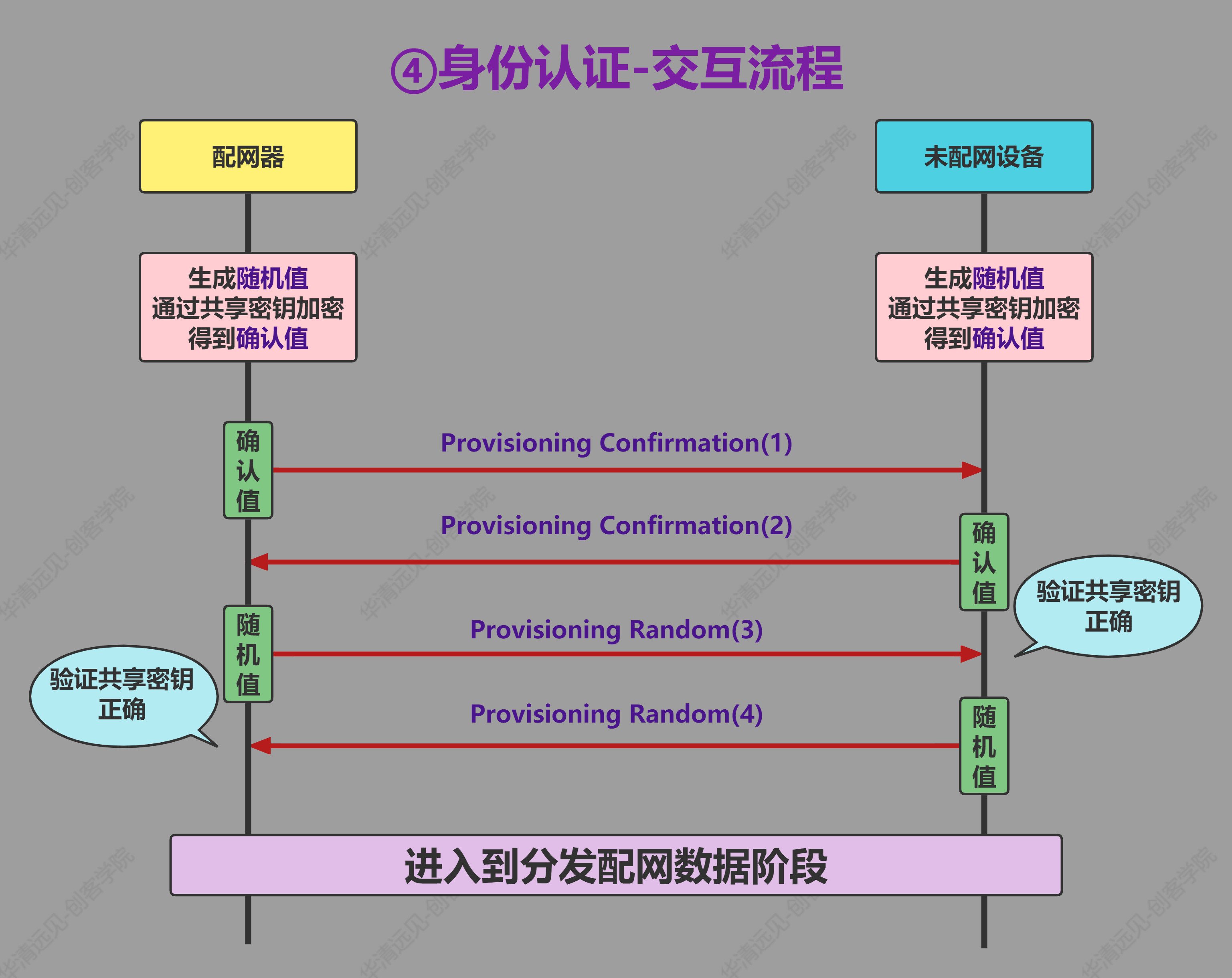

当OOB验证完成后，就进入身份认证的交互流程：

首先，配网器和未配网设备都会有一个共享密钥和OOB信息，也有可能没有OOB，若是有的话，这个OOB信息会和共享密钥在一起做一次运算，然后共同去加密一些内容，这个内容就是确认值。确认值怎么来的？我们现在有OOB和共享密钥，然后我们再生成一个随机值，这样我们就有了随机值+OOB+共享密钥，然后通过加密算法就得到了确认值。配网器和未配网设备都会有这样一个确认值，我们的配网器会先将确认值发给未配网设备，未配网设备也会将自己的确认值发送给配网器，由于大家的共享密钥和OOB是一样的，那么就可以进行一个反推，这样配网器就可以获取未配网设备生成的随机值，未配网设备就会获得配网器生成的随机值，然后他们互相发给对方进行，确认对方计算的随机值是否与自己生成的随机值一致，若一致，就进入分发配网数据阶段。

这个时候，我们想一下，若是我们没有OOB，那这个时候共享密钥和确认值要是被捕获和监听了，那么它就可以替代原来未配网的设备进行一个身份认证了，这不就很危险？相反，要是有了这个OOB，这个OOB是只有配网器和未配网设备知道的，它并不会被捕获，所以也就无法推算出配网器或者未配网设备生成的随机值。

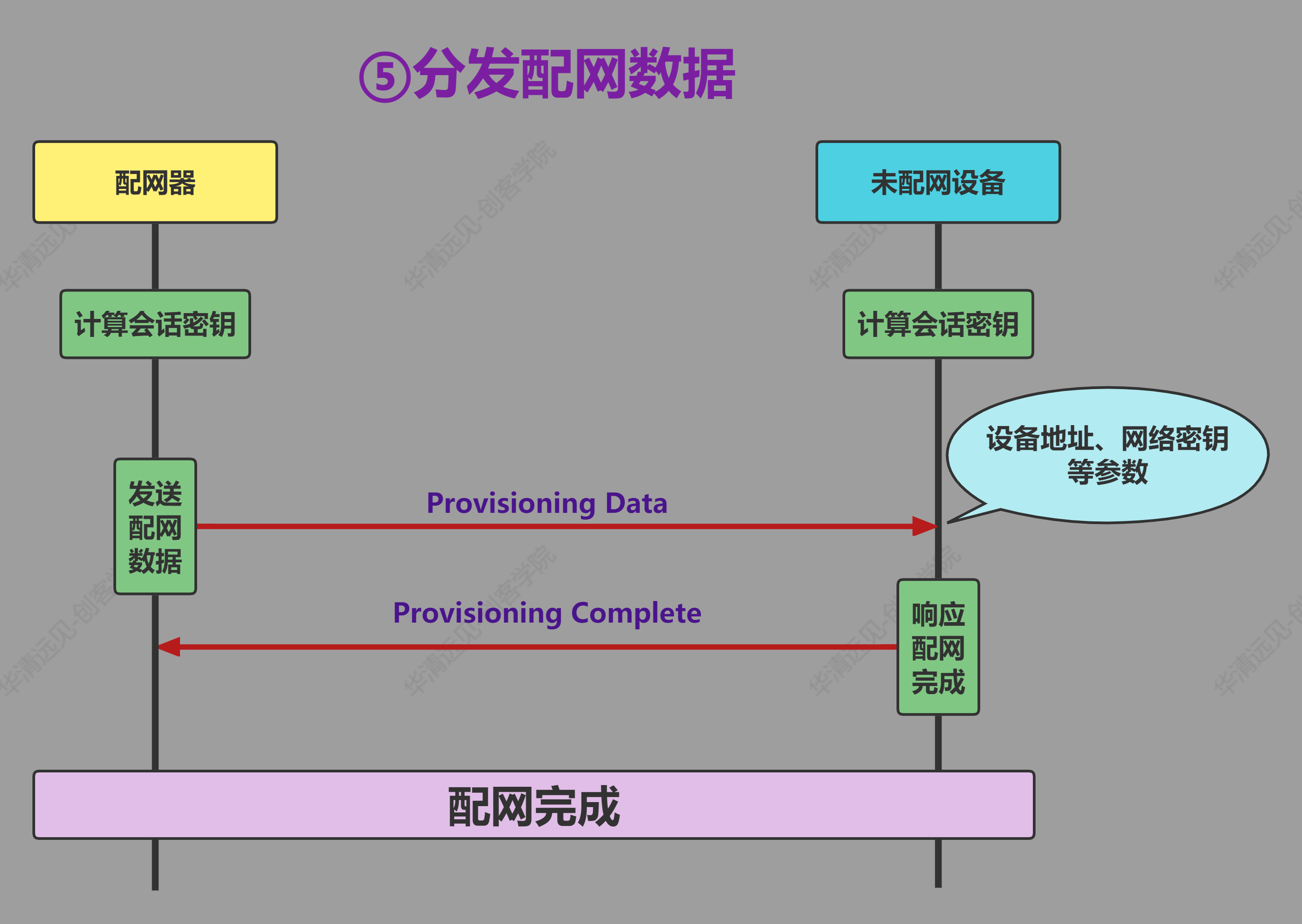

5. 分发数据阶段

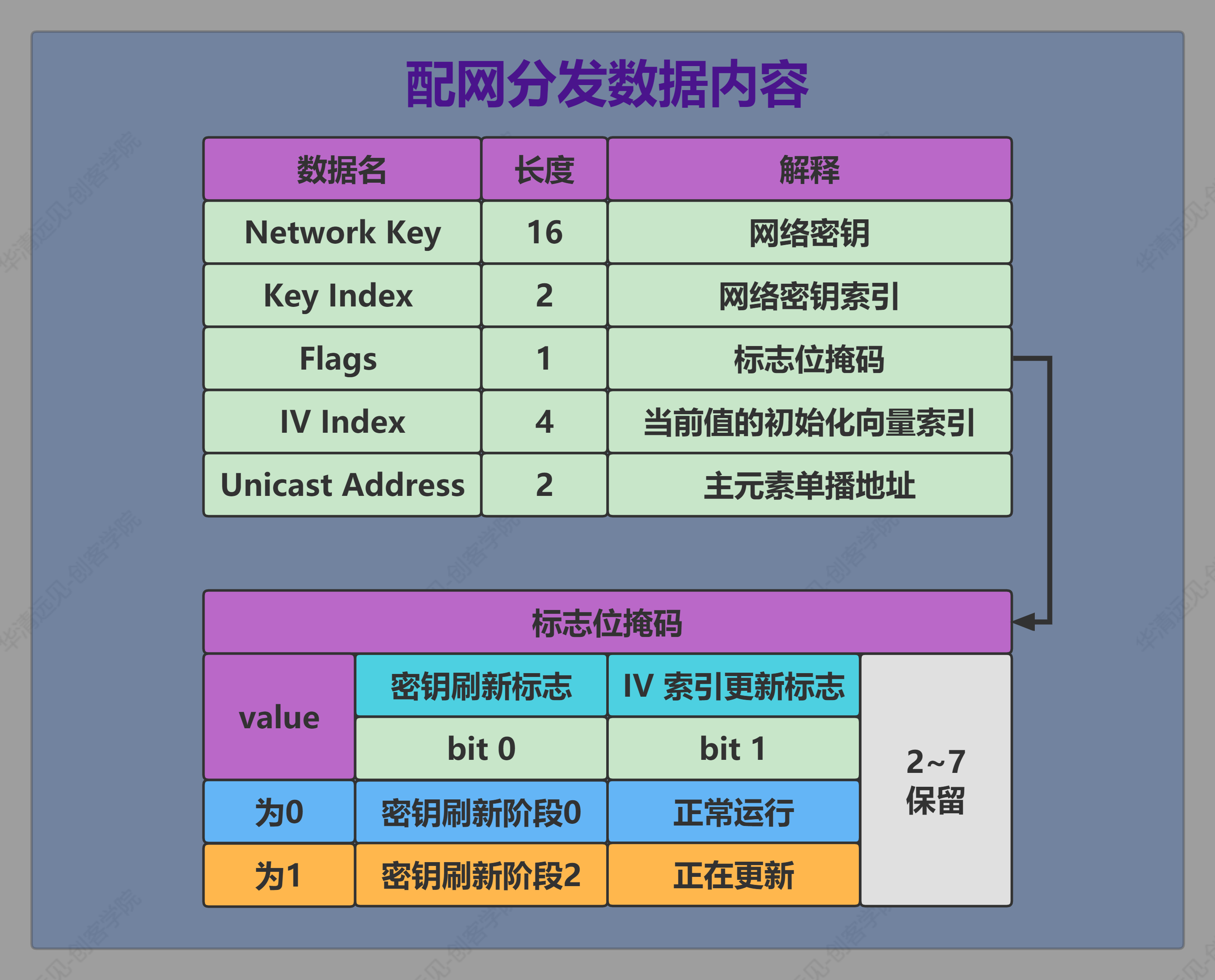

配网器和未配网设备会再计算出一个会话密钥，这个会话密钥是一次性的。配网分发数据的内容说明如下：

三、配网过程代码分析

1. 蓝牙Mesh的代码在哪？

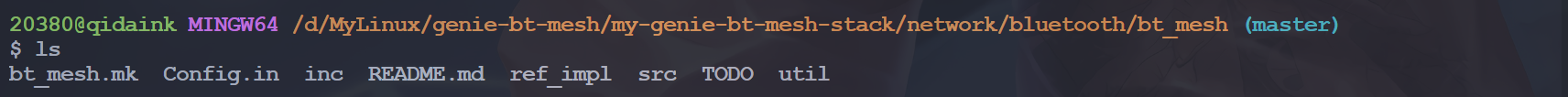

我们看一下这个目录：network/bluetooth/bt_mesh：

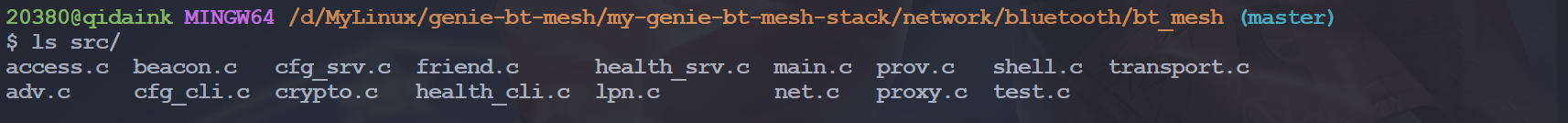

这里面就是蓝牙Mesh相关的代码实现，我们看一下里面的src目录，有以下文件：

其中adv.c文件就是广播包相关的函数实现的源文件。

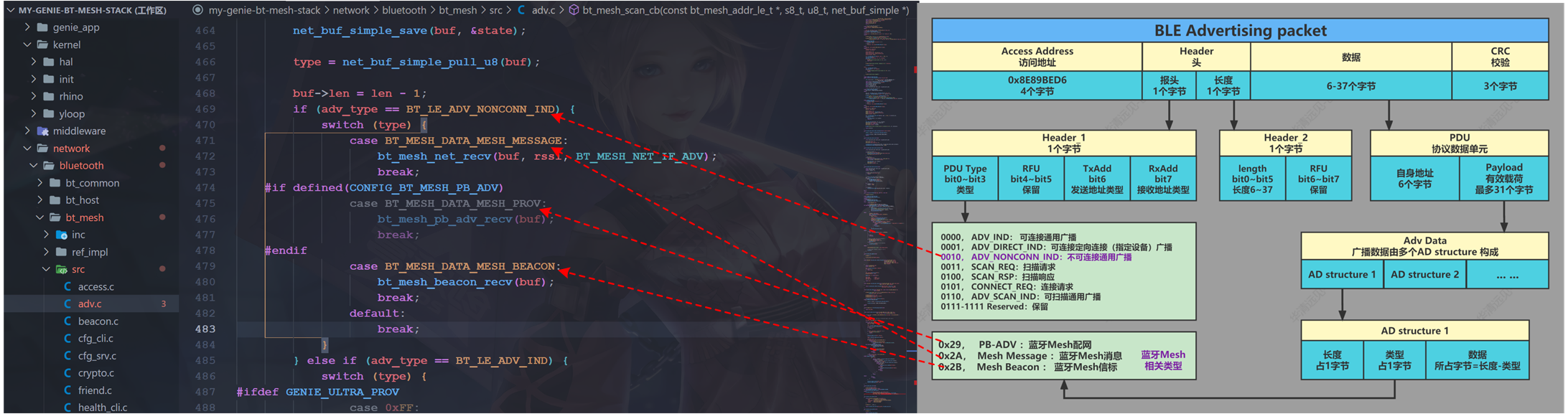

2. 三种广播包的处理

三种广播包在这里进行处理：network/bluetooth/bt_mesh/src/adv.c中的bt_mesh_scan_cb()：

我们找到network/bluetooth/bt_mesh/src/prov.c中的这个bt_mesh_pb_adv_recv()函数，这个函数就是接收到PB-ADV广播包的时候的处理函数，只有在配网的时候会使用此广播包，我们会发现，配网相关的代码都在这个prov.c文件中，我们就主要来看一下这个文件。

3. 配网过程分析

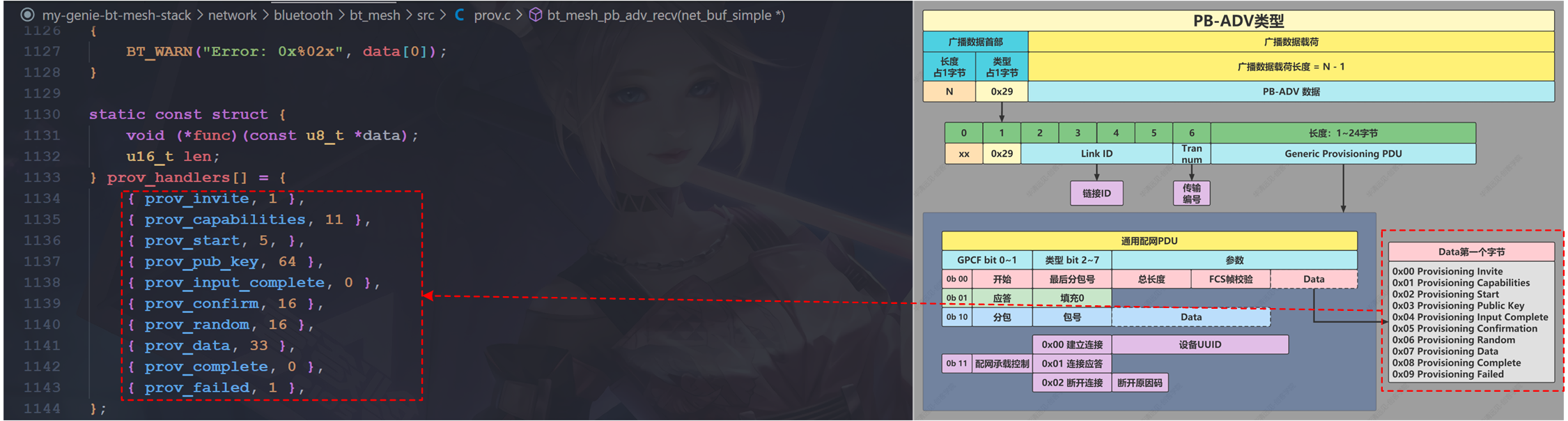

3.1 配网流程回调函数定义

我们看一下这部分代码：

static const struct {
    void (*func)(const u8_t *data);
    u16_t len;
} prov_handlers[] = {
    { prov_invite, 1 },			 // 邀请阶段
    { prov_capabilities, 11 },	 // 配网能力
    { prov_start, 5, },			 // 开始配网
    { prov_pub_key, 64 },		 // 公钥交换
    { prov_input_complete, 0 },	 // 输入OOB完成
    { prov_confirm, 16 },		 // 配网认证
    { prov_random, 16 },		 // 配网随机值
    { prov_data, 33 },			 // 分发数据
    { prov_complete, 0 },		 // 分发数据完成
    { prov_failed, 1 },			 // 配网失败
};

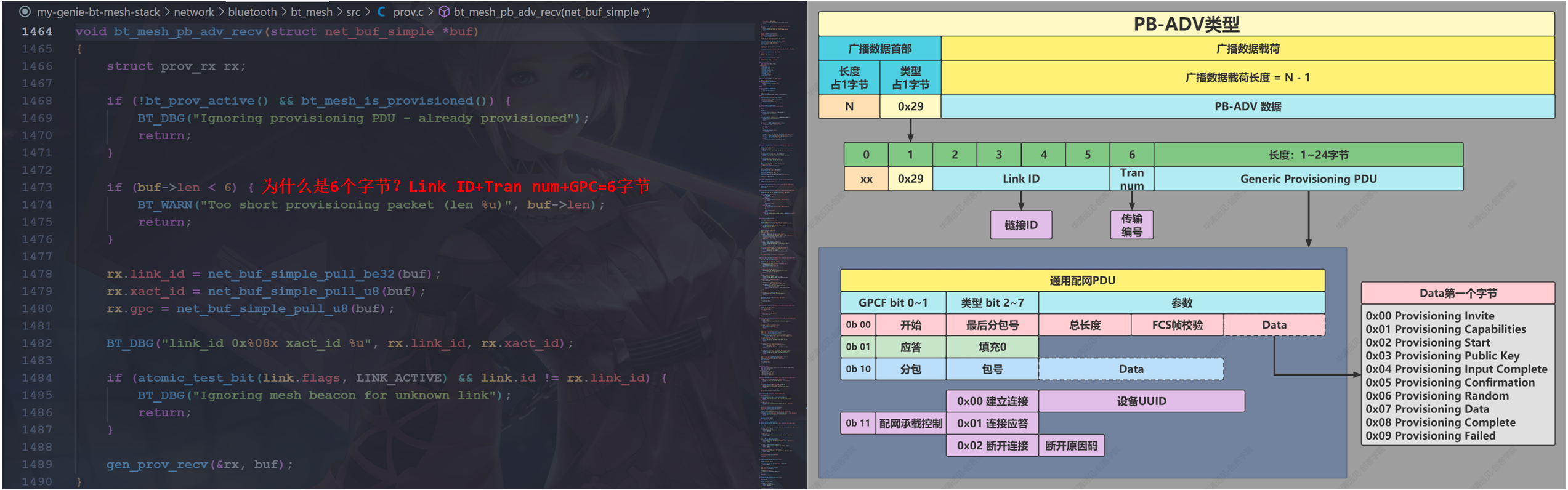

3.2 bt_mesh_pb_adv_recv()

3.3 gen_prov_recv()

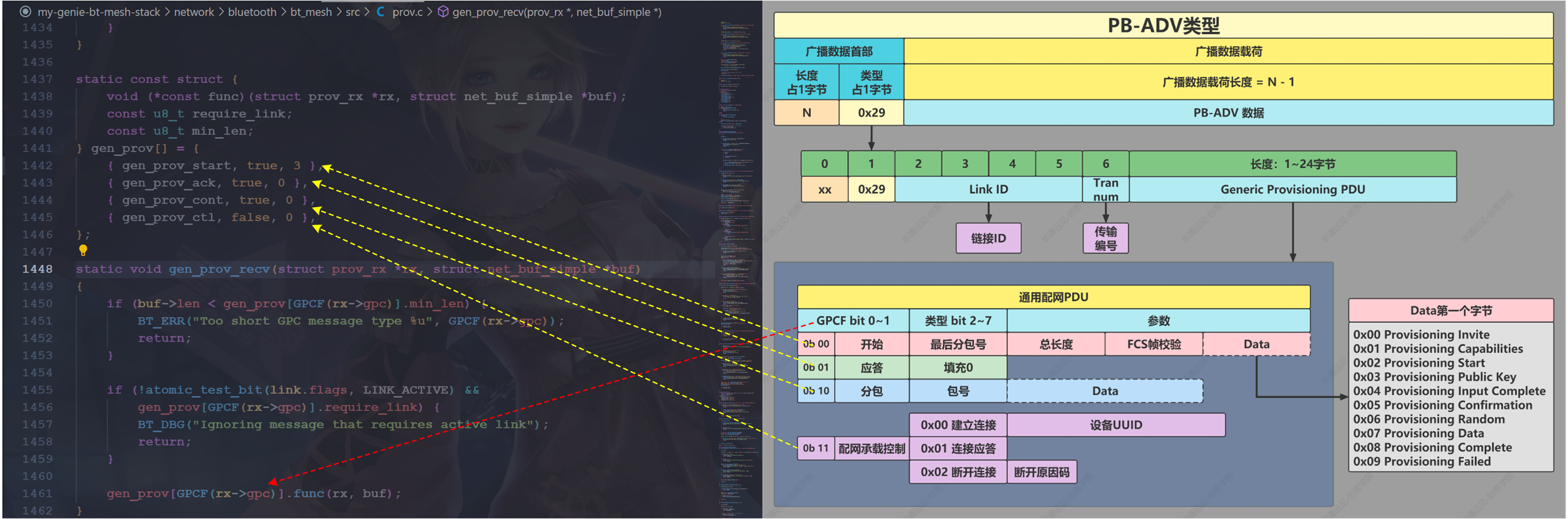

上面判断完Link ID，就会进图下面这个gen_prov_recv()函数：

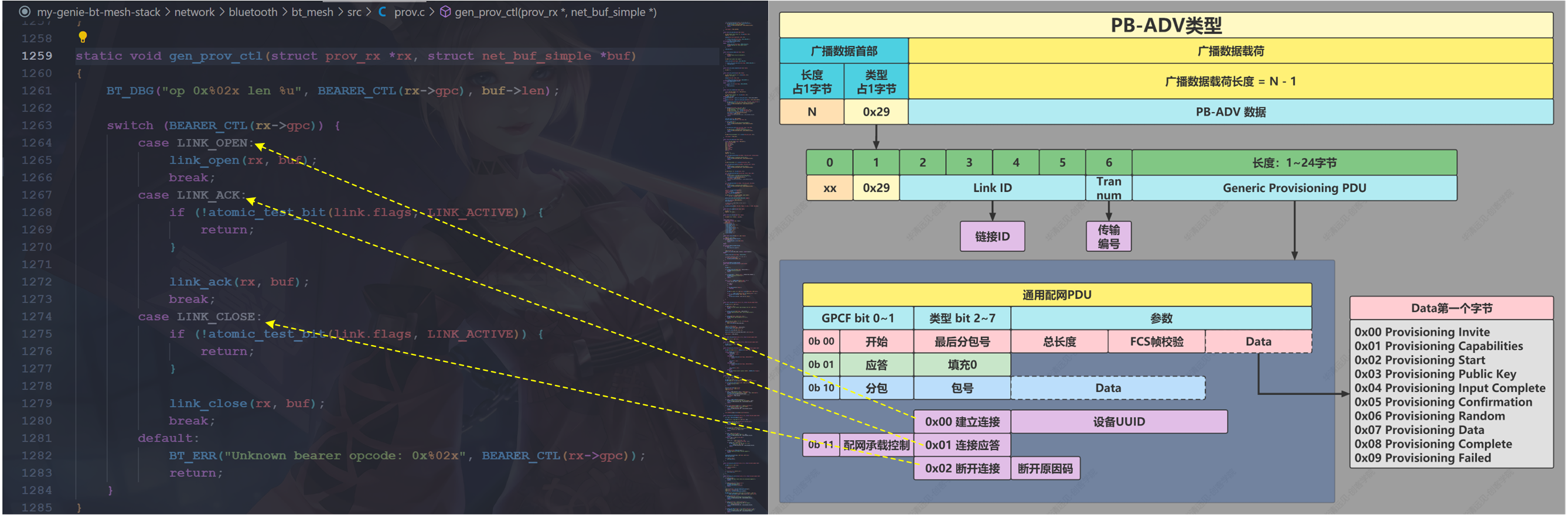

3.4 gen_prov_ctl()

我们先来看一下这个配网承载控制的函数，因为配网开始的时候我们肯定是要先获取未配网设备的UUID（配网过程信标阶段那个图中有），所以最开始我们收到的应该是配网承载控制这样的一个包，我们点开看一下：

link_open()函数执行完毕的时候，就说明这个时候我们的信标阶段就结束了。

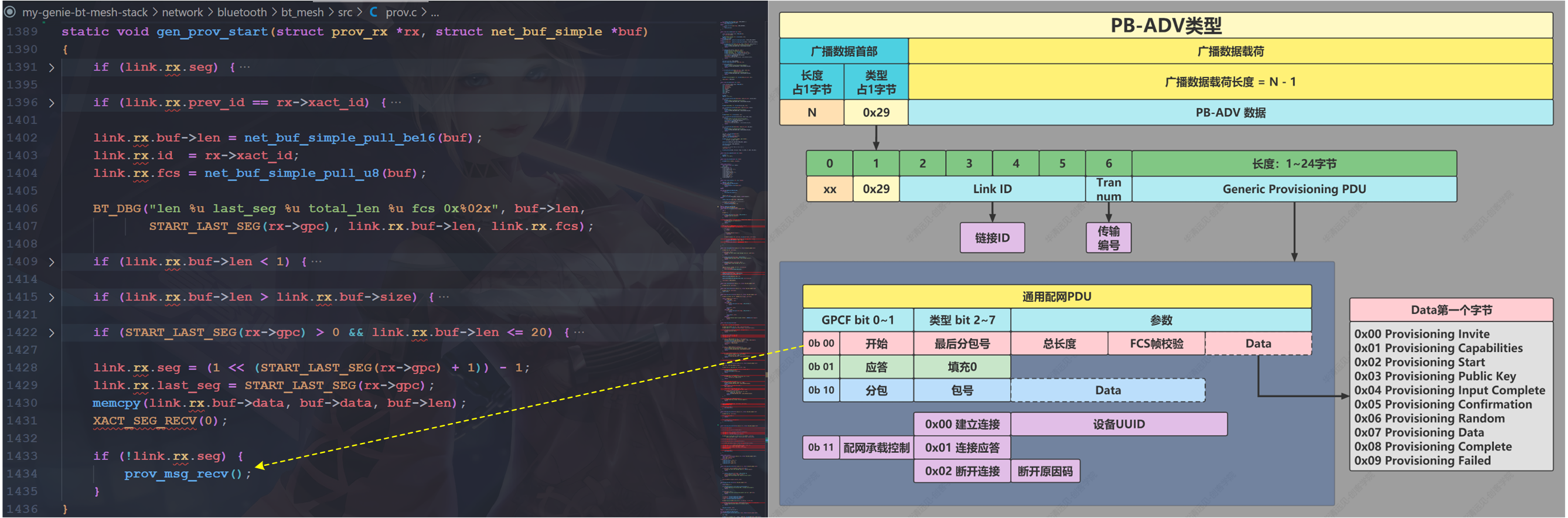

3.5 gen_prov_start()

这个函数就要开始配网了，这里我们算一下就可以知道，这里是不能有分包的，只有不分包的情况下，才会进入这个函数。

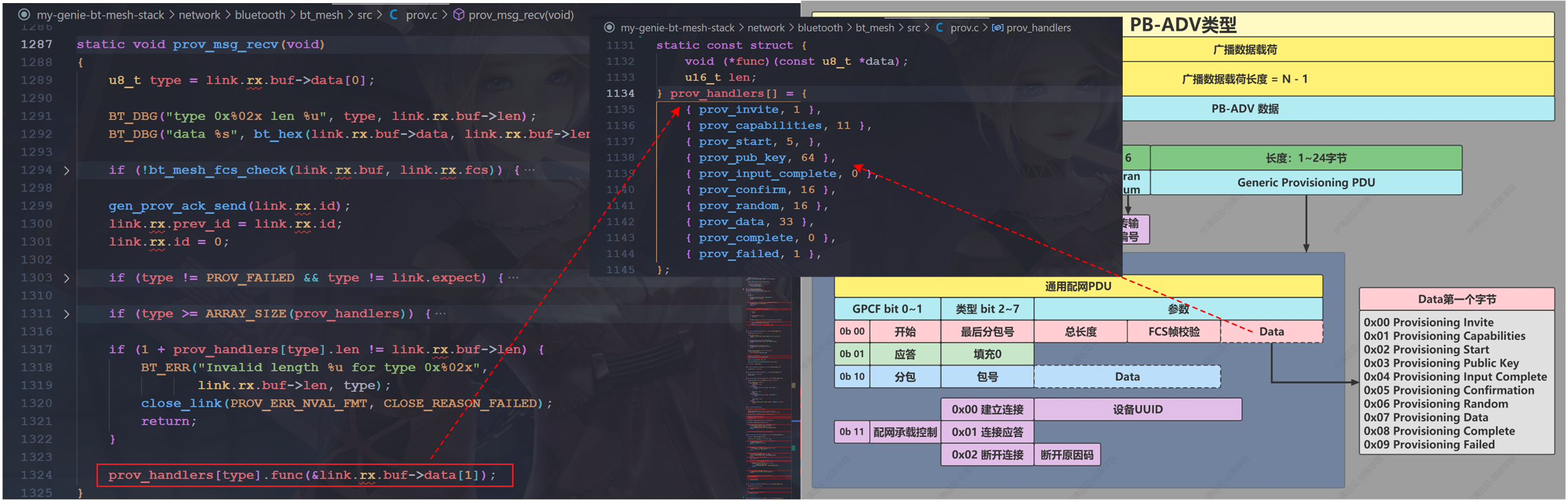

3.6 prov_msg_recv()

在这个函数中具体去执行矫情、交换公钥、身份认证这些阶段，一直到配网完成，流程都在这里面。

4. PB-ADV包分析代码

static const struct {
    void (*func)(const u8_t *data);
    u16_t len;
} prov_handlers[] = {
    { prov_invite, 1 },			//邀请阶段
    { prov_capabilities, 11 },	 //配网能力
    { prov_start, 5, },			//开始配网
    { prov_pub_key, 64 },		//公钥交换
    { prov_input_complete, 0 },	 //输入OOB完成
    { prov_confirm, 16 },		//配网认证
    { prov_random, 16 },		//配网随机值
    { prov_data, 33 },			//分发数据
    { prov_complete, 0 },		//分发数据完成
    { prov_failed, 1 },			//配网失败
};

static void close_link(u8_t err, u8_t reason)
{
    PROV_D(", 10--->0");
#if defined(CONFIG_BT_MESH_PB_GATT)
    if (link.conn) {
        bt_mesh_pb_gatt_close(link.conn);
        return;
    }
#endif

#if defined(CONFIG_BT_MESH_PB_ADV)
    if (err) {
        prov_send_fail_msg(err);
    }

    link.rx.seg = 0;
    bearer_ctl_send(LINK_CLOSE, &reason, sizeof(reason));
#endif

    atomic_clear_bit(link.flags, LINK_ACTIVE);

    /* Disable Attention Timer if it was set */
    if (link.conf_inputs[0]) {
        bt_mesh_attention(NULL, 0);
    }
}

static void prov_retransmit(struct k_work *work)
{
    int i;

    BT_DBG("");

    if (!atomic_test_bit(link.flags, LINK_ACTIVE)) {
        BT_WARN("Link not active");
        return;
    }

    if (k_uptime_get() - link.tx.start > TRANSACTION_TIMEOUT) {
        BT_WARN("Giving up transaction");
        reset_link();
        return;
    }

    for (i = 0; i < ARRAY_SIZE(link.tx.buf); i++) {
        struct net_buf *buf = link.tx.buf[i];

        if (!buf) {
            break;
        }

        if (BT_MESH_ADV(buf)->busy) {
            continue;
        }

        BT_DBG("%u bytes: %s", buf->len, bt_hex(buf->data, buf->len));

        if (i + 1 < ARRAY_SIZE(link.tx.buf) && link.tx.buf[i + 1]) {
            bt_mesh_adv_send(buf, NULL, NULL);
        } else {
            bt_mesh_adv_send(buf, &buf_sent_cb, NULL);
        }

    }
}

static void link_open(struct prov_rx *rx, struct net_buf_simple *buf)
{
    BT_DBG("len %u", buf->len);

    if (buf->len < 16) {
        BT_ERR("Too short bearer open message (len %u)", buf->len);
        return;
    }

    if (atomic_test_bit(link.flags, LINK_ACTIVE)) {
        BT_WARN("Ignoring bearer open: link already active");
        return;
    }

    if (memcmp(buf->data, prov->uuid, 16)) {
        BT_DBG("Bearer open message not for us");
        return;
    }

    PROV_D("link_id: 0x%08x, 0--->1", rx->link_id);
    if (prov->link_open) {
        prov->link_open(BT_MESH_PROV_ADV);
    }

    link.id = rx->link_id;
    atomic_set_bit(link.flags, LINK_ACTIVE);
    net_buf_simple_init(link.rx.buf, 0);

    bearer_ctl_send(LINK_ACK, NULL, 0);

    genie_event(GENIE_EVT_SDK_MESH_PROV_START, &rx->link_id);

    link.expect = PROV_INVITE;
}

static void link_ack(struct prov_rx *rx, struct net_buf_simple *buf)
{
    BT_DBG("len %u", buf->len);
}

static void link_close(struct prov_rx *rx, struct net_buf_simple *buf)
{
    BT_DBG("len %u", buf->len);
    reset_link();
}

static void gen_prov_ctl(struct prov_rx *rx, struct net_buf_simple *buf)
{
    BT_DBG("op 0x%02x len %u", BEARER_CTL(rx->gpc), buf->len);

    switch (BEARER_CTL(rx->gpc)) {
        case LINK_OPEN:
            link_open(rx, buf);
            break;
        case LINK_ACK:
            if (!atomic_test_bit(link.flags, LINK_ACTIVE)) {
                return;
            }

            link_ack(rx, buf);
            break;
        case LINK_CLOSE:
            if (!atomic_test_bit(link.flags, LINK_ACTIVE)) {
                return;
            }

            link_close(rx, buf);
            break;
        default:
            BT_ERR("Unknown bearer opcode: 0x%02x", BEARER_CTL(rx->gpc));
            return;
    }
}

static void prov_msg_recv(void)
{
    u8_t type = link.rx.buf->data[0];

    BT_DBG("type 0x%02x len %u", type, link.rx.buf->len);
    BT_DBG("data %s", bt_hex(link.rx.buf->data, link.rx.buf->len));

    if (!bt_mesh_fcs_check(link.rx.buf, link.rx.fcs)) {
        BT_ERR("Incorrect FCS");
        return;
    }

    gen_prov_ack_send(link.rx.id);
    link.rx.prev_id = link.rx.id;
    link.rx.id = 0;

    if (type != PROV_FAILED && type != link.expect) {
        BT_WARN("Unexpected msg 0x%02x != 0x%02x", type, link.expect);
        prov_send_fail_msg(PROV_ERR_UNEXP_PDU);
        /* added for NODE/PROV/BV-10-C in PTS 7.4.1*/
        link.expect = PROV_FAILED;
        return;
    }

    if (type >= ARRAY_SIZE(prov_handlers)) {
        BT_ERR("Unknown provisioning PDU type 0x%02x", type);
        close_link(PROV_ERR_NVAL_PDU, CLOSE_REASON_FAILED);
        return;
    }

    if (1 + prov_handlers[type].len != link.rx.buf->len) {
        BT_ERR("Invalid length %u for type 0x%02x",
               link.rx.buf->len, type);
        close_link(PROV_ERR_NVAL_FMT, CLOSE_REASON_FAILED);
        return;
    }

    prov_handlers[type].func(&link.rx.buf->data[1]);
}

static void gen_prov_cont(struct prov_rx *rx, struct net_buf_simple *buf)
{
    u8_t seg = CONT_SEG_INDEX(rx->gpc);

    BT_DBG("len %u, seg_index %u", buf->len, seg);

    if (!link.rx.seg && link.rx.prev_id == rx->xact_id) {
        BT_WARN("Resending ack");
        gen_prov_ack_send(rx->xact_id);
        return;
    }

    if (rx->xact_id != link.rx.id) {
        BT_WARN("Data for unknown transaction (%u != %u)",
                rx->xact_id, link.rx.id);
        return;
    }

    if (seg > link.rx.last_seg) {
        BT_ERR("Invalid segment index %u", seg);
        close_link(PROV_ERR_NVAL_FMT, CLOSE_REASON_FAILED);
        return;
    } else if (seg == link.rx.last_seg) {
        u8_t expect_len;

        expect_len = (link.rx.buf->len - 20 -
                      (23 * (link.rx.last_seg - 1)));
        if (expect_len != buf->len) {
            BT_ERR("Incorrect last seg len: %u != %u",
                   expect_len, buf->len);
            close_link(PROV_ERR_NVAL_FMT, CLOSE_REASON_FAILED);
            return;
        }
    }

    if (!(link.rx.seg & MESH_BIT(seg))) {
        BT_WARN("Ignoring already received segment");
        return;
    }

    memcpy(XACT_SEG_DATA(seg), buf->data, buf->len);
    XACT_SEG_RECV(seg);

    if (!link.rx.seg) {
        prov_msg_recv();
    }
}

static void gen_prov_ack(struct prov_rx *rx, struct net_buf_simple *buf)
{
    BT_DBG("len %u", buf->len);

    if (!link.tx.buf[0]) {
        return;
    }

    if (rx->xact_id == link.tx.id) {
        prov_clear_tx();
    }
}

static void gen_prov_start(struct prov_rx *rx, struct net_buf_simple *buf)
{
    if (link.rx.seg) {
        BT_WARN("Got Start while there are unreceived segments");
        return;
    }

    if (link.rx.prev_id == rx->xact_id) {
        BT_WARN("Resending ack");
        gen_prov_ack_send(rx->xact_id);
        return;
    }

    link.rx.buf->len = net_buf_simple_pull_be16(buf);
    link.rx.id  = rx->xact_id;
    link.rx.fcs = net_buf_simple_pull_u8(buf);

    BT_DBG("len %u last_seg %u total_len %u fcs 0x%02x", buf->len,
           START_LAST_SEG(rx->gpc), link.rx.buf->len, link.rx.fcs);

    if (link.rx.buf->len < 1) {
        BT_ERR("Ignoring zero-length provisioning PDU");
        close_link(PROV_ERR_NVAL_FMT, CLOSE_REASON_FAILED);
        return;
    }

    if (link.rx.buf->len > link.rx.buf->size) {
        BT_ERR("Too large provisioning PDU (%u bytes)",
               link.rx.buf->len);
        close_link(PROV_ERR_NVAL_FMT, CLOSE_REASON_FAILED);
        return;
    }

    if (START_LAST_SEG(rx->gpc) > 0 && link.rx.buf->len <= 20) {
        BT_ERR("Too small total length for multi-segment PDU");
        close_link(PROV_ERR_NVAL_FMT, CLOSE_REASON_FAILED);
        return;
    }

    link.rx.seg = (1 << (START_LAST_SEG(rx->gpc) + 1)) - 1;
    link.rx.last_seg = START_LAST_SEG(rx->gpc);
    memcpy(link.rx.buf->data, buf->data, buf->len);
    XACT_SEG_RECV(0);

    if (!link.rx.seg) {
        prov_msg_recv();
    }
}

static const struct {
    void (*const func)(struct prov_rx *rx, struct net_buf_simple *buf);
    const u8_t require_link;
    const u8_t min_len;
} gen_prov[] = {
    { gen_prov_start, true, 3 },		//开始
    { gen_prov_ack, true, 0 },			//应答
    { gen_prov_cont, true, 0 },			//分包
    { gen_prov_ctl, false, 0 },			//配网承载控制
};

static void gen_prov_recv(struct prov_rx *rx, struct net_buf_simple *buf)
{
    if (buf->len < gen_prov[GPCF(rx->gpc)].min_len) {
        BT_ERR("Too short GPC message type %u", GPCF(rx->gpc));
        return;
    }

    if (!atomic_test_bit(link.flags, LINK_ACTIVE) &&
        gen_prov[GPCF(rx->gpc)].require_link) {
        BT_DBG("Ignoring message that requires active link");
        return;
    }

    gen_prov[GPCF(rx->gpc)].func(rx, buf);
}
//接收到PB-ADV广播包进入
void bt_mesh_pb_adv_recv(struct net_buf_simple *buf)
{
    struct prov_rx rx;
	//确定是否已连接
    if (!bt_prov_active() && bt_mesh_is_provisioned()) {
        BT_DBG("Ignoring provisioning PDU - already provisioned");
        return;
    }

    if (buf->len < 6) {
        BT_WARN("Too short provisioning packet (len %u)", buf->len);
        return;
    }

    rx.link_id = net_buf_simple_pull_be32(buf);
    rx.xact_id = net_buf_simple_pull_u8(buf);
    rx.gpc = net_buf_simple_pull_u8(buf);

    BT_DBG("link_id 0x%08x xact_id %u", rx.link_id, rx.xact_id);

    if (atomic_test_bit(link.flags, LINK_ACTIVE) && link.id != rx.link_id) {
        BT_DBG("Ignoring mesh beacon for unknown link");
        return;
    }

    gen_prov_recv(&rx, buf);
}
